承插焊法兰SW

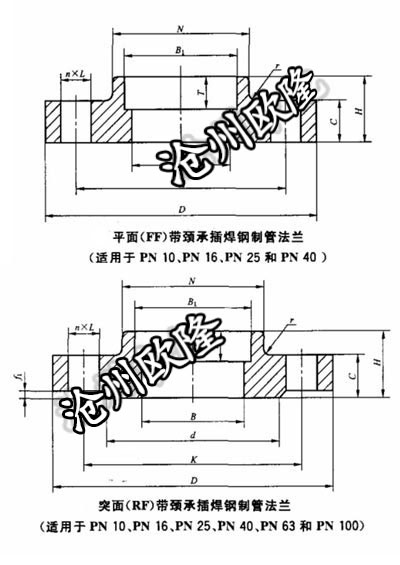

承插焊法兰 GB/T 9117 PN63 SW
2020-12-30
| 公称尺寸 | 钢管外径A | 连接尺寸 | 法兰厚度 | 法兰内径B | 承插孔 | 法兰颈 | 法兰高度 | ||||||||
| 法兰外径 | 螺栓孔中心圆直径 | 螺栓孔直径 | 螺栓孔数量 | B1 | T | N | R | ||||||||
| DN | 系列Ⅰ | 系列Ⅱ | D | K | L | n | C | 系列Ⅰ | 系列Ⅱ | 系列Ⅰ | 系列Ⅱ | H | |||
| 10 | 17.2 | 14 | 100 | 70 | 14 | 4 | 20 | 11.5 | 9 | 18 | 15 | 9 | 40 | 4 | 28 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | 20 | 15 | 12 | 22 | 19 | 10 | 43 | 4 | 28 |
| 20 | 26.9 | 25 | 130 | 90 | 18 | 4 | 22 | 21 | 19 | 27.5 | 26 | 11 | 52 | 4 | 30 |
| 25 | 33.7 | 32 | 140 | 100 | 18 | 4 | 24 | 27 | 26 | 34.5 | 33 | 13 | 60 | 4 | 32 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | 24 | 35 | 30 | 43.5 | 39 | 14 | 68 | 6 | 32 |
| 40 | 48.3 | 45 | 170 | 125 | 22 | 4 | 26 | 41 | 37 | 49.5 | 46 | 16 | 80 | 6 | 34 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | 4 | 26 | 52 | 49 | 61.5 | 59 | 17 | 90 | 6 | 36 |
| 制造标准 | 压力等级 | 制造标准 | 压力等级 |
| HG/T 20592 | PN10 | GB/T 9117 | PN10 |
| PN16 | PN16 | ||
| PN25 | PN25 | ||
| PN40 | PN40 | ||
| PN63 | PN63 | ||
| PN100 | PN100 | ||
| HG/T 20615 | Class150 | Class150 | |
| Class300 | Class300 | ||
| Class600 | Class600 | ||
| Class900 | Class900 | ||
| Class1500 | Class1500 | ||
| ASME B16.5 | Class150 | ASME B16.5 | Class600 |
| Class300 | Class1500 | ||
|
更多相关标准未列明尺寸请咨询客服 |
|||
