ASTM A234/ASME SA234M 标准规范

ASTM A234 WPB 是中高温用锻制碳钢和合金钢管道配件的标准规范。本规范包括无缝碳钢和焊接结构的锻制碳素钢和合金钢配件。这些配件适用于中温和高温的压力管道和压力容器制造。配件的材料应包括镇静钢、锻件、棒材、板材、添加有填充金属的无缝或熔焊管状产品。锻造或成形操作可通过锤击、压制、穿孔、挤压、镦粗、轧制、弯曲、熔焊、机械加工或两种或多种以上操作的组合来实现。成形过程应不允许在接头中产生有害缺陷。高温成型的管配件应在适当的条件下冷却到低于临界范围的温度，以防止由于过快的冷却造成的有害缺陷，但在任何情况下都不比静止空气中的冷却速率快。管配件应进行拉伸试验、硬度试验和水压试验。

参考文件

ASTM 标准

ASTM A216/216M  高温用碳钢铸件

ASTM A217/217M  高温承压件马氏体不锈钢和合金钢铸件

ASTM A960/A960M  锻钢管道配件的一般要求用标准规范

ASME 标准

B16.9 工厂制造的锻钢对焊管件

B16.11 焊接螺纹承口锻制管件

ASME 第Ⅴ卷 无损检测

ASME 第Ⅸ卷 焊接评定

MSS 标准

MSS SP-25 阀门、管件、法兰和管接头的标准标记方法

MSS SP-79 承插焊渐缩式插接头

MSS SP-95 模锻螺纹管接头与大管塞


ASTM A234化学成分分析（%）

等级	C	Mn	P	S	Si	Cr	Mo	Ni	Cu	V	Nb
WPB	0.3	0.29-1.06	0.05	0.058	0.1min	0.4	0.15	0.4	0.4	0.08	0.02
WPC	0.35	0.29-1.06	0.05	0.058	0.1min	0.4	0.15	0.4	0.4	0.08	0.02
WP11 CL1	0.05-0.15	0.30-0.60	0.03	0.03	0.50-1.00	1.00-1.50	0.44-0.65	-	-	-	-
WP11 CL2/3	0.05-0.20	0.30-0.80	0.04	0.04	0.50-1.00	1.00-1.50	0.44-0.65	-	-	-	-

注意：
1.当含碳量在规定最大含碳量以下时，每降低0.01%碳，则含锰量可在规定的最大含量上递增0.06%，直至最大含锰量为1.35%。
2. Cu, Ni, Cr以及Mo的总和不能超过1.00%。
3.Cr 以及Mo的总和不能超过0.32%。
4.最大碳当量(C.E)应为0.50：C.E=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15

ASTM A234力学性能

级别及标志符	WPB	WPC, WP11CL2	WP11CL1	WP11CL3
抗拉强度范围值, ksi[MPa]	60-85	70-95	60-85	75-100
	[415-585]	[485-655]	[415-585]	[520-690]
最小屈服强度（0.2%残余变形或载荷下 0.5%伸长法）, ksi[MPa]	35	40	30	45
	[240]	[275]	[205]	[310]

ASTM  A234 WPB 管配件制造过程：大尺寸的管配件可以通过焊接制造，“wrought”在制造的术语中称为"锻造"，当管配件为焊接结构时，应添加字母"W"，锻造是ASTM A244 WPB管件的制造工艺。
W=可焊接/锻制
P=RELATED TO P NUMBER OF ALLOY MATERIAL
B=REFER TO MINIMUM YIELD OF MATERIAL

目前执行的最新的标准：
ASTM A234/A234M-13 中高温用锻制碳素钢和合金钢管道配件的标准规范
本标准涵盖无缝钢管和焊接结构的锻制碳素钢配件，按照ASME B16.9和B16.28的尺寸规格制造。这些配件主要用于中高温的压力管道和压力容器制造。


索引词汇
管配件 - 钢管，管道系统，压力管道，压力容器管件，中高温环境用，ICS号码代码23.040.40（金属管件）
无缝管件 - 1/2” 至 24”  焊式管件 - 1/2” 至 60”
长半径弯头和短半径弯头、十字头、短节、三通、异径管、法兰、管帽
长半径弯头，弯管
长半径碳钢弯头，高屈服碳钢弯管
大曲率弯管 R-2D， R-3D， R-5D， R-6D ，R-8D 到 22D
热煨大曲率弯管R-2D， R-3D， R-5D， R-6D ，R-8D 到 22D
热煨弯管API 5L Grade B,X42, X46, X52, X56, X60, X65, X70
大曲率弯管30° 45° 60° 90° 180° 360° 尺寸达到60’‘
SA-234 WPB, WPC, WP1, WP5, WP7, WP9, WP11CL7, WP12CL1, WP22, WP91
ASTM A-860 WPHY42, WPHY46, WPHY52, WPHY56, WPHY60, WPHY65, WPHY70
MSS SP75 WPHY42, WPHY46, WPHY52, WPHY56, WPHY60, WPHY65, WPHY70
ASTM A-234 WPB, ASTM A234 WPC, ASTM A234 WPB 无缝管, ASTM A234 WPC 无缝管
ASTM A-234 WP1, WP11 CL1, WP11 CL3, WP12 CL1, WP22 CL1, WP22 CL3
ASTM A-234 WP5 CL1, WP5 CL3, WP9 CL1, WP9 CL3, WP91
ASTM A-403 WP304, 304L, 304H, 310S, 316, 316L, 316H, 321, 321H, 347, 347H, 317, 317L
ASTM A-420 WPL3, WPL6, WPL8, WPL9
ASTM A-182 F304, F304L, F304H, F310S, F316, F316L, F316H, F321, F321H, F347, F347H, F348
ASTM A-182 F1, F11, F12, F22, F5, F9, F91, F92
ASTM A-182 F-1, F-11, F-12, F-22, F-5, F-9, F-91, F-92
ASTM A-694 F-42, ASTM A694 F-46, ASTM A694 F-52, ASTM A694 F-56
ASTM A-694 F-60, ASTM A694 F-65, ASTM A694 F-70, ASTM A694 F-80
SAE / AISI Grade 1008, 1010, 1018, 1020, 1025, 1026, 1040, 1045, 1050, 4130, 4140, 4150, 4340
SAE / AISI -4130 L-80 according to API-5CT, 75KSI according to API-6A Quenched / Hardened & Tempered
SAE / AISI -4140 L-80, P-110 according to API-5CT, API6A, NACE MR-01-75 Quenched / Hardened & Tempered

Duplex 2205, Duplex SAF 2205, Duplex SAF2205, Duplex UNS S31803, Din 1.4462 EN 10088 F51
Duplex SAF2205 SANMAC, URANUS 45N, PREN=33, PREN=34, PREN=35, PREN=36 DIN 1.4462
Duplex-2205 UNS S31803 / UNS S32205 DIN-1.4462 EN 10088-3 PREN = 33, PREN = 34, PREN = 35
Super Duplex 2507, Super Duplex SAF 2507, Super Duplex SAF-2507, Super Duplex UNS S32750 F53
Super Duplex SAF 2507 UNS S32750 DIN 1.4410 EN-10088 URANUS 47N(+) PREN=41 Minimum
Super Duplex UNS S32760 F-55 ASTM A182 F55 SA182 F-55 DIN 1.4501 UNS 32760 F55

ASTM/ASME  A-234 WPB, WPC

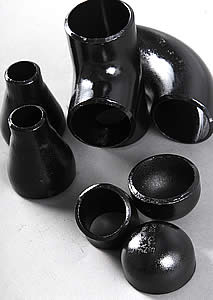

碳钢长半径弯头，短半径弯头，弯管，四通，翻边短节，等径三通，异径三通，同心大小头，偏心大小头，管帽。

MSS-SP 75 WPHY 42, WPHY 46, WPHY 52, WHPY 60, WPHY 65, WPHY 70
高屈服点碳钢长半径弯头，短半径弯头，弯管，四通，翻边短节，等径三通，异径三通，同心大小头，偏心大小头，管帽。

ASME A-420 WPL6, WPL3
低温用碳钢长半径弯头，短半径弯头，弯管，四通，翻边短节，等径三通，异径三通，同心大小头，偏心大小头，管帽。

ASME A-234 WP5, WP9, WP11, WP12, WP22, WP91
铬钼合金长半径弯头，短半径弯头，弯管，四通，翻边短节，等径三通，异径三通，同心大小头，偏心大小头，管帽 。

ASTM A-403 WP304, WP304L, WP304H, WP321, WP321H, WP316, WP316L, WP316H, WP347, WP347H, WP309, WP309S, WP310, WP310S
不锈钢长半径弯头，短半径弯头，弯管，四通，翻边短节，等径三通，异径三通，同心大小头，偏心大小头，管帽 。


ANSI B16.9、ANSI B16.28、MSS-SP 75、MSS-SP 43、DIN 2605, 2625, 2626, 2617、BS 1640

ASTM A-105、ASTM A181 GR.I, GR.II

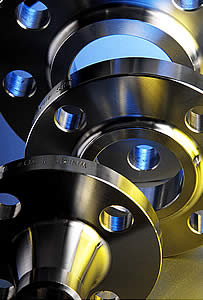

碳钢带颈平焊法兰，法兰盖，带颈对焊法兰，螺纹法兰以及承插焊法兰，松套法兰

ASTM A-182 F304, F304L, F316, F316L, F321, F321H, F347, F347H, F309S, F310S
不锈钢带颈平焊法兰，法兰盖，带颈对焊法兰，螺纹法兰以及承插焊法兰，松套法兰

ASTM A-182 F5, F9, F11, F12, F22, F91
铬钼合金钢带颈平焊法兰，法兰盖，带颈对焊法兰，螺纹法兰以及承插焊法兰，松套法兰

ANSI B16.5、MSS-SP 44、API 605、AWWA 207
BS TABLE D, E, F, H, J, K
ASA 150, 300, 600, 900, 1500, 2500 lbs
DIN ND 6, 10, 16, 25, 40
