承插焊法兰SW

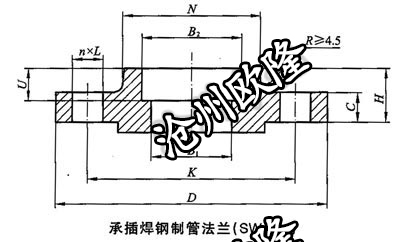

承插焊法兰 HG/T 20615 Class1500 SW
2020-12-30
| 公称尺寸 | 钢管外径 | 连接尺寸 | 法兰厚度 | 法兰内径 | 承插孔 | 法兰颈 | 法兰高度 | |||||
| 法兰外径 | 螺栓孔中心圆直径 | 螺栓孔直径 | 螺栓孔数量 | B2 | U | N | ||||||
| DN | NPS | A | D | K | L | n | C | B1 | H | |||
| 15 | 1/2 | 21.3 | 120 | 82.6 | 22 | 4 | 22.3 | - | 22.5 | 10 | 38 | 32 |
| 20 | 3/4 | 26.9 | 130 | 88.9 | 22 | 4 | 25.4 | - | 27.5 | 11 | 44 | 35 |
| 25 | 1 | 33.7 | 150 | 101.6 | 26 | 4 | 28.6 | - | 34.5 | 13 | 52 | 41 |
| 32 | 1 1/4 | 42.4 | 160 | 111.1 | 26 | 4 | 28.6 | - | 43.5 | 14 | 64 | 41 |
| 40 | 1 1/2 | 48.3 | 180 | 123.8 | 30 | 4 | 31.8 | - | 49.5 | 16 | 70 | 44 |
| 50 | 2 | 60.3 | 215 | 165.1 | 26 | 8 | 38.1 | - | 61.5 | 17 | 105 | 57 |
| 65 | 2 1/2 | 76.1 | 245 | 190.5 | 30 | 8 | 41.3 | - | 77.6 | 19 | 124 | 64 |
| 制造标准 | 压力等级 | 制造标准 | 压力等级 |
| HG/T 20592 | PN10 | GB/T 9117 | PN10 |
| PN16 | PN16 | ||
| PN25 | PN25 | ||
| PN40 | PN40 | ||
| PN63 | PN63 | ||
| PN100 | PN100 | ||
| HG/T 20615 | Class150 | Class150 | |
| Class300 | Class300 | ||
| Class600 | Class600 | ||
| Class900 | Class900 | ||
| Class1500 | Class1500 | ||
| ASME B16.5 | Class150 | ASME B16.5 | Class600 |
| Class300 | Class1500 | ||
|
更多相关标准未列明尺寸请咨询客服 |
|||
