AWWA 法兰

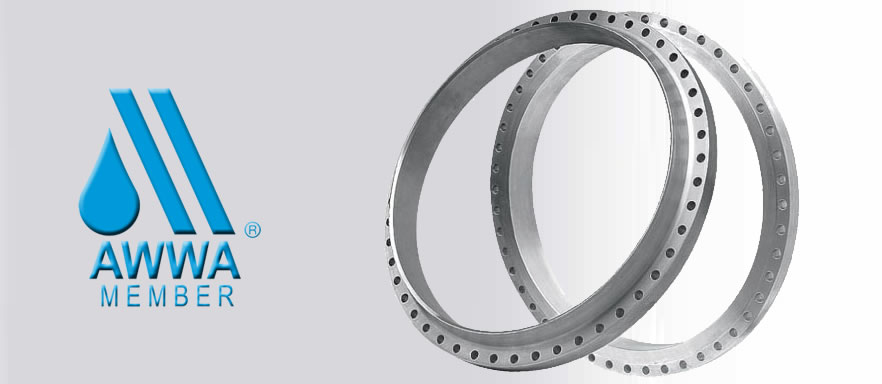

AWWA法兰

2020-12-31

American Water Works Association(AWWA),即美国水利行业协会,成立于1881年,是安全用水方面的权威机构。
AWWA  C207标准的第一版在1952被印刷,AWWA法兰通常用于水厂、废水、泥浆、工厂管道和其他轻型应用。
AWWA法兰的额定压力范围从额定86psi的B级法兰到额定为300psi的F级法兰。AWWA C207—2001标准描述了两种类型的带颈平焊法兰以及盲法兰。

压力等级
AWWA法兰的压力额定值分为B、D、E以及F等级,是用于水公用事业服务的条件和温度,后期的测试压力不应超过额定值的125%。其中
B等级适用于86psi(593KPa);
D等级适用于范围:4-12英寸(DN100-300)的压力为175psi(1207KPa),12英寸(DN300)以上的压力为150psi(1034KPa);
E等级适用于275psi(1896KPa);
F等级适用于300psi(2068KPa)。

法兰金属材料
锻件最低要求也要满足ASTM A105或者A181。
用于制造法兰的钢板或棒材应满足以下要求:
1、抗拉强度最小值为:50000pai(345MPa)
2、屈服强度最小值为:32000psi(221MPa)
3、含碳量最大值为:C≤0.29%
4、磷含量最大值为:P≤0.04%
5、硫含量最大值为:S≤0.05%
以下满足要求的材料供您参考,但不仅限于以下材料:
1、 ASTM A36.
2.、ASTM A516, grade 60, 65, or 70.

法兰密封面
所有的AWWA法兰都是全平面的,没有突面以及凸面,所得的表面光洁度应为250~500µin(6.35~12.7μm)粗糙度。

螺栓孔
螺栓孔的直径除利用要求外,一般都比螺栓的直径大1/8英寸(3.2mm),如果法兰直径大于84英寸(DN2100),螺栓孔的大小应比螺栓的直径大3/16英寸(4.8mm)。
