带颈对焊法兰WN

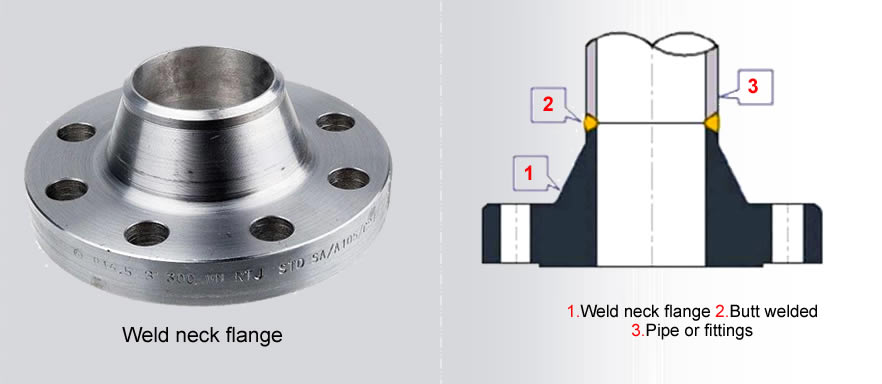

带颈对焊法兰 ASME/ANSI B16.5 Class 2500 WN

2021-01-06

带颈对焊法兰标准尺寸及重量（ASME/ANSI B16.5 Class 2500 WN）

尺寸规格	法兰外径	突面外径	法兰最小厚度	颈部直径	钢管外径（法兰焊端外径）	含颈高度	法兰内径	螺栓孔中心距	螺栓孔直径	螺栓孔数量	近似重量 kgs
NPS	O	R	tf	X	A	Y	B	W	I	n
1/2	135	34.9	30.2	43	21.3	73	15.8	88.9	22.2	4	3.23
3/4	140	42.9	31.8	51	26.7	79	21.0	95.2	22.2	4	3.74
1	160	50.8	35.0	57	33.4	89	26.6	108.0	25.4	4	5.34
1 1/4	185	63.5	38.1	73	42.2	95	35.1	130.2	28.6	4	7.84
1 1/2	205	73.0	44.5	79	48.3	111	40.9	146.0	31.8	4	11.10
2	235	92.1	50.9	95	60.3	127	52.5	171.4	28.6	8	16.21
2 1/2	265	104.8	57.2	114	73.0	143	62.7	196.8	31.8	8	23.40
3	305	127.0	66.7	133	88.9	168	77.9	228.6	34.9	8	36.10
4	355	157.2	76.2	165	114.3	190	102.3	273.0	41.3	8	54.89
5	420	185.7	92.1	203	141.3	229	128.2	323.8	47.6	8	92.52
6	485	215.9	108.0	235	168.3	273	154.1	368.3	54.0	8	143.61
8	550	269.9	127.0	305	219.1	318	202.7	438.2	54.0	12	211.29
10	675	323.8	165.1	375	273.0	419	254.5	539.8	66.7	12	408.58
12	760	381.0	184.2	441	323.8	464	304.7	619.1	73.0	12	572.56

更多相关带颈对焊法兰尺寸表

制造标准	压力等级	制造标准	压力等级	制造标准	压力等级
HG/T 20592	PN10	GB/T 9115	PN2.5	ASME B16.5	Class150
	PN16		PN6		Class300
	PN25		PN10		Class600
	PN40		PN16		Class900
	PN63		PN25		Class1500
	PN100		PN40		Class2500
	PN160		PN63	ASME B16.47 Series B API 605	Class75
HG/T 20615	Class150		PN100		Class150
	Class300		PN160		Class300
	Class600		PN250		Class600
	Class900		PN320		Class900
	Class1500		PN400	ASME B16.47 Series A MSS SP-44	Class150
	Class2500	GB/T 9115	Class150		Class300
DIN 2631	PN6		Class300		Class600
DIN 2632	PN10		Class600		Class900
DIN 2633	PN16		Class900	BS 3293	Class150
DIN 2634	PN25		Class1500		Class300
DIN 2635	PN40		Class2500		Class600
更多相关标准未列明尺寸请咨询客服
