带颈对焊法兰 GB/T 9115 Class600 WN
2021-01-06带颈对焊法兰 GB/T 9115 Class600 WN
2018-07-05-

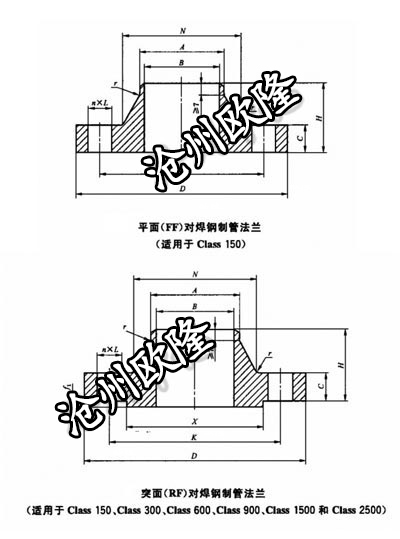

公称尺寸 钢管外径 连接尺寸 法兰厚度 法兰颈 法兰内径 法兰高度 法兰外径 螺栓孔中心圆直径 螺栓孔直径 螺栓孔数量 NPS DN A D K L n C N r B H 1/2 15 21.3 95 66.7 16 4 14.3 38 ≥4 按用户规定或根据钢管尺寸确定 52 3/4 20 26.9 115 82.6 19 4 15.9 48 57 1 25 33.7 125 88.9 19 4 17.5 54 62 1 1/4 32 42.4 135 98.4 19 4 20.7 64 67 1 1/2 40 48.3 155 114.3 22 4 22.3 70 70 2 50 60.3 165 127 19 8 25.4 84 73 2 1/2 65 76.1 190 149.2 22 8 28.6 100 79 3 80 88.9 210 168.3 22 8 31.8 117 83 4 100 114.3 275 215.9 26 8 38.1 152 102 5 125 139.7 330 266.7 29 8 44.5 189 114 6 150 168.3 355 292.1 29 12 47.7 222 117 8 200 219.1 420 349.2 32 12 55.6 273 133 10 250 273 510 431.8 35 16 63.5 343 152 12 300 323.9 560 489 35 20 66.7 400 156 14 350 355.6 605 527 39 20 69.9 432 165 16 400 406.4 685 603.2 42 20 76.2 495 178 18 450 457 745 654 45 20 82.6 546 184 20 500 508 815 723.9 45 24 88.9 610 190 24 600 610 940 838.2 51 24 101.6 718 203 更多相关带颈对焊法兰尺寸表
制造标准 压力等级 制造标准 压力等级 制造标准 压力等级 HG/T 20592 PN10 GB/T 9115 PN2.5 ASME B16.5 Class150 PN16 PN6 Class300 PN25 PN10 Class600 PN40 PN16 Class900 PN63 PN25 Class1500 PN100 PN40 Class2500 PN160 PN63 ASME B16.47 Series B
API 605Class75 HG/T 20615 Class150 PN100 Class150 Class300 PN160 Class300 Class600 PN250 Class600 Class900 PN320 Class900 Class1500 PN400 ASME B16.47 Series A
MSS SP-44Class150 Class2500 GB/T 9115 Class150 Class300 DIN 2631 PN6 Class300 Class600 DIN 2632 PN10 Class600 Class900 DIN 2633 PN16 Class900 BS 3293 Class150 DIN 2634 PN25 Class1500 Class300 DIN 2635 PN40 Class2500 Class600 更多相关标准未列明尺寸请咨询客服
