带颈对焊法兰 GB/T 9115 PN40 WN
2021-01-06带颈对焊法兰 GB/T 9115 PN40 WN
2018-07-05-

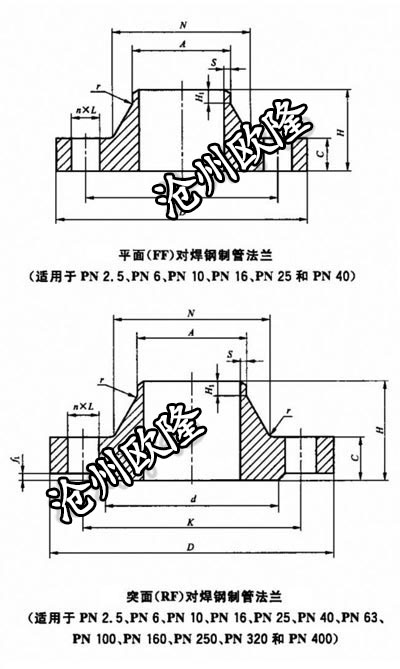

公称尺寸 钢管外径A 连接尺寸 法兰厚度 法兰颈 法兰高度 法兰外径 螺栓孔中心圆直径 螺栓孔直径 螺栓孔数量 N S≥ H1≥ R DN 系列Ⅰ 系列Ⅱ D K L n C 系列Ⅰ 系列Ⅱ H 10 17.2 14 90 60 14 4 16 28 28 2 6 4 35 15 21.3 18 95 65 14 4 16 32 32 2 6 4 38 20 26.9 25 105 75 14 4 18 40 40 2.3 6 4 40 25 33.7 32 115 85 14 4 18 46 46 2.6 6 4 40 32 42.4 38 140 100 18 4 18 56 56 2.6 6 6 42 40 48.3 45 150 110 18 4 18 64 64 2.6 7 6 45 50 60.3 57 165 125 18 4 20 75 75 2.9 8 6 48 65 76.1 76 185 145 18 8 22 90 90 2.9 10 6 52 80 88.9 89 200 160 18 8 24 105 105 3.2 12 8 58 100 114.3 108 235 190 22 8 24 134 134 3.6 12 8 65 125 139.7 133 270 220 26 8 26 162 162 4 12 8 68 150 168.3 159 300 250 26 8 28 192 192 4.5 12 10 75 175 193.7 - 350 295 30 12 31 217 - 5.6 14 10 82 200 219.1 219 375 320 30 12 34 244 244 6.3 16 10 88 225 245 - 420 355 33 12 36 275 - 6.3 17 10 96 250 273 273 450 385 33 12 38 306 306 7.1 18 12 105 300 323.9 325 515 450 33 16 42 362 362 8 18 12 115 350 355.6 377 580 510 36 16 46 408 418 8.8 20 12 125 400 406.4 426 660 585 39 16 50 462 480 11 20 12 135 450 457 480 685 610 39 20 57 500 530 12.5 20 12 135 500 508 530 755 670 42 20 57 562 580 14.2 20 12 140 600 610 630 890 795 48 20 72 666 686 16 20 12 150 更多相关带颈对焊法兰尺寸表
制造标准 压力等级 制造标准 压力等级 制造标准 压力等级 HG/T 20592 PN10 GB/T 9115 PN2.5 ASME B16.5 Class150 PN16 PN6 Class300 PN25 PN10 Class600 PN40 PN16 Class900 PN63 PN25 Class1500 PN100 PN40 Class2500 PN160 PN63 ASME B16.47 Series B
API 605Class75 HG/T 20615 Class150 PN100 Class150 Class300 PN160 Class300 Class600 PN250 Class600 Class900 PN320 Class900 Class1500 PN400 ASME B16.47 Series A
MSS SP-44Class150 Class2500 GB/T 9115 Class150 Class300 DIN 2631 PN6 Class300 Class600 DIN 2632 PN10 Class600 Class900 DIN 2633 PN16 Class900 BS 3293 Class150 DIN 2634 PN25 Class1500 Class300 DIN 2635 PN40 Class2500 Class600 更多相关标准未列明尺寸请咨询客服
