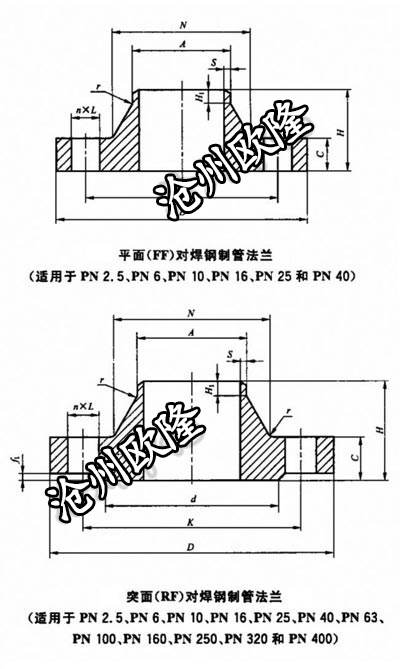

带颈对焊法兰 GB/T 9115 PN2.5 WN

2021-01-06

公称尺寸	钢管外径A		连接尺寸				法兰厚度	法兰颈					法兰高度
公称尺寸	钢管外径A		法兰外径	螺栓孔中心圆直径	螺栓孔直径	螺栓孔数量	法兰厚度	N		S≥	H1≥	R	法兰高度
DN	系列Ⅰ	系列Ⅱ	D	K	L	n	C	系列Ⅰ	系列Ⅱ	S≥	H1≥	R	H
10	17.2	14	75	50	11	4	12	26		2	6	4	28
15	21.3	18	80	55	11	4	12	30		2	6	4	30
20	26.9	25	90	65	11	4	14	38		2.3	6	4	32
25	33.7	32	100	75	11	4	14	42		2.6	6	4	35
32	42.4	38	120	90	14	4	14	55		2.6	6	6	35
40	48.3	45	130	100	14	4	14	62		2.6	7	6	38
50	60.3	57	140	110	14	4	14	74		2.9	8	6	38
65	76.1	76	160	130	14	4	14	88		2.9	9	6	38
80	88.9	89	190	150	18	4	16	102		3.2	10	8	42
100	114.3	108	210	170	18	4	16	130		3.6	10	8	45
125	139.7	133	240	200	18	8	18	155		4	10	8	48
150	168.3	159	265	225	18	8	18	184		4.5	12	10	48
200	219.1	219	320	280	18	8	20	236		6.3	15	10	55
250	273	273	375	335	18	12	22	290		6.3	15	12	60
300	323.9	325	440	395	22	12	22	342		7.1	15	12	62
350	355.6	377	490	445	22	12	22	385	390	7.1	15	12	62
400	406.4	426	540	495	22	16	22	438	440	7.1	15	12	65
450	457	480	595	550	22	16	22	492	494	7.1	15	12	65
500	508	530	645	600	22	20	24	538	545	7.1	15	12	68
600	610	630	755	705	26	20	30	640	650	7.1	16	12	70
700	711	720	860	810	26	24	30(26)	740	740	7.1	16	12	76
800	813	820	975	920	30	24	30(26)	842	844	7.1	16	12	76
900	914	920	1075	1020	30	24	30(26)	942	944	7.1	16	12	78
1000	1016	1020	1175	1120	30	28	30(26)	1045		7.1	16	16	82
1200	1219	1220	1375	1320	30	32	32(26)	1245		8	16	16	94
1400	1422	1420	1575	1530	30	36	38(26)	1445		8	16	16	96
1600	1626	1620	1790	1730	30	40	46(26)	1645		8.8	20	16	102
1800	1829	1820	1990	1930	30	44	46(26)	1845		10	30	16	110
2000	2032	2020	2190	2130	30	48	50(26)	2045		11	20	16	122
2200	2235	2220	2405	2340	33	52	56(28)	2248		11	22	18	129
2400	2438	2420	2605	2540	33	56	62(28)	2448		11	25	18	143
2600	2620		2805	2740	33	60	64(28)	2648		11	25	18	148
2800	2820		3030	2960	36	64	74(30)	2848		11	25	18	161
3000	3020		3230	3160	36	68	80(30)	3050		11	25	18	170
3200	3220		3430	3360	36	72	84	3250		11	25	20	180
3400	3420		3630	3560	36	76	90	3450		11	28	20	194
3600	3620		3830	3770	36	80	96	3652		11	28	20	201
3800	3820		4045	3970	39	80	102	3852		11	28	20	212
4000	4020		4245	4170	39	84	106	4052		11	28	20	226
