带颈对焊法兰WN

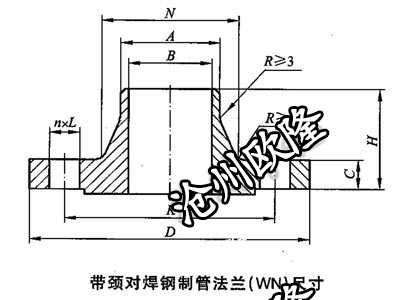

带颈对焊法兰 HG/T 20615 Class150 WN

2021-01-06

公称尺寸		钢管外径	连接尺寸				法兰厚度	法兰颈大端	法兰内径	法兰高度
公称尺寸		钢管外径	法兰外径	螺栓孔中心圆直径	螺栓孔直径	螺栓孔数量	法兰厚度	法兰颈大端	法兰内径	法兰高度
DN	NPS	A	D	K	L	n	C	N	B	H
15	1/2	21.3	90	60.3	16	4	9.6	30	15.5	46
20	3/4	26.9	100	69.9	16	4	11.2	38	21	51
25	1	33.7	110	79.4	16	4	12.7	49	27	54
32	1 1/4	42.4	115	88.9	16	4	14.3	59	35	56
40	1 1/2	48.3	125	98.4	16	4	15.9	65	41	60
50	2	60.3	150	120.7	18	4	17.5	78	52	62
65	2 1/2	76.1	180	139.7	18	4	20.7	90	66	68
80	3	88.9	190	152.4	18	4	22.3	108	77.5	68
100	4	114.3	230	190.5	18	8	22.3	135	101.5	75
125	5	139.7	255	215.9	22	8	22.3	164	127	87
150	6	168.3	280	241.3	22	8	23.9	192	154	87
200	8	219.1	345	298.5	22	8	27	246	203	100
250	10	273	405	362	26	12	28.6	305	255	100
300	12	323.9	485	431.8	26	12	30.2	365	303.5	113
350	14	355.6	535	476.3	30	12	33.4	400	-	125
400	16	406.4	595	539.8	30	16	35	457	-	125
450	18	457	635	577.9	33	16	38.1	505	-	138
500	20	508	700	635	33	20	41.3	559	-	143
600	24	610	815	749.3	36	20	46.1	663	-	151

更多相关带颈对焊法兰尺寸表

制造标准	压力等级	制造标准	压力等级	制造标准	压力等级
HG/T 20592	PN10	GB/T 9115	PN2.5	ASME B16.5	Class150
	PN16		PN6		Class300
	PN25		PN10		Class600
	PN40		PN16		Class900
	PN63		PN25		Class1500
	PN100		PN40		Class2500
	PN160		PN63	ASME B16.47 Series B API 605	Class75
HG/T 20615	Class150		PN100		Class150
	Class300		PN160		Class300
	Class600		PN250		Class600
	Class900		PN320		Class900
	Class1500		PN400	ASME B16.47 Series A MSS SP-44	Class150
	Class2500	GB/T 9115	Class150		Class300
DIN 2631	PN6		Class300		Class600
DIN 2632	PN10		Class600		Class900
DIN 2633	PN16		Class900	BS 3293	Class150
DIN 2634	PN25		Class1500		Class300
DIN 2635	PN40		Class2500		Class600
更多相关标准未列明尺寸请咨询客服
