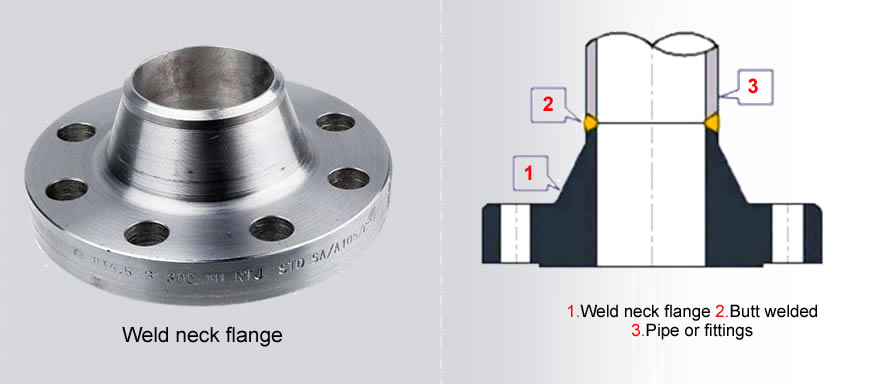

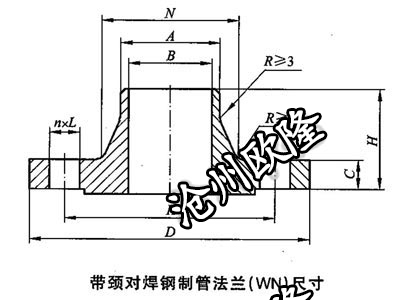

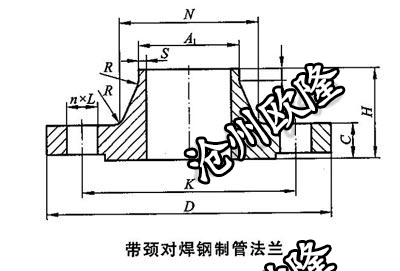

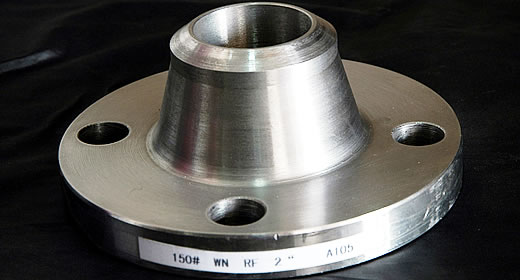

带颈对焊法兰（代号：WN）

带颈对焊法兰是指带颈的并有圆管过渡的并与管子对焊连接的法兰。对焊法兰不易变形，密封好，应用广泛，有相应的刚性与弹性要求和合理的对焊减薄过渡，焊口离接合面距离大，接合面免受焊接温度变形。

尺寸：1/2'' 至 60'' ，DN15 至 DN1500

压力等级：Class 150 至 Class 2500，PN 2.5 至 PN250

密封面：平面（FF），突面（RF），凹凸面（MFM），榫槽面（TG），环连接面（RJ）

材质：不锈钢，碳钢，合金钢

执行标准：ASME B16.5，HG/T 20592，HG/T 20615以及其他



带颈对焊法兰标准数据以及重量


• ASME/ANSI B16.5 Class 150 WN

• ASME/ANSI B16.5 Class 300 WN

• ASME/ANSI B16.5 Class 600 WN

• ASME/ANSI B16.5 Class 900 WN

• ASME/ANSI B16.5 Class 1500 WN

• ASME/ANSI B16.5 Class 2500 WN

• ASME B16.47 Series A/MSS SP-44 Class 150 WN

• ASME B16.47 Series A/MSS SP-44 Class 300 WN

• ASME B16.47 Series A/MSS SP-44 Class 600 WN

• ASME B16.47 Series A/MSS SP-44 Class 900 WN

• ASME B16.47 Series B/API 605 Class 75 WN

• ASME B16.47 Series B/API 605 Class 150 WN

• ASME B16.47 Series B/API 605 Class 300 WN

• ASME B16.47 Series B/API 605 Class 600 WN

• ASME B16.47 Series B/API 605 Class 900 WN

• BS 3293 Class 150 WN

• BS 3293 Class 300 WN

• BS 3293 Class 600 WN

• DIN 2631 PN 6

• DIN 2632 PN 10

• DIN 2633 PN 16

• DIN 2634 PN 25

• DIN 2635 PN40

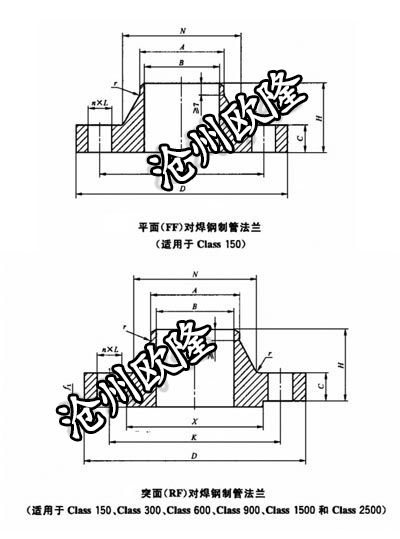

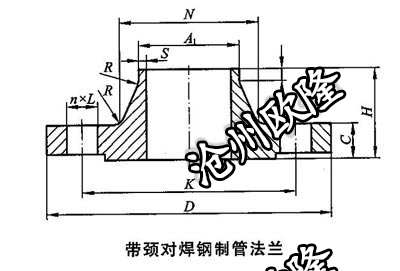

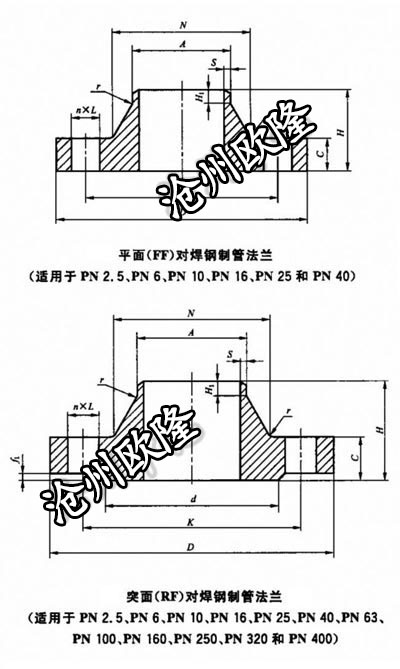

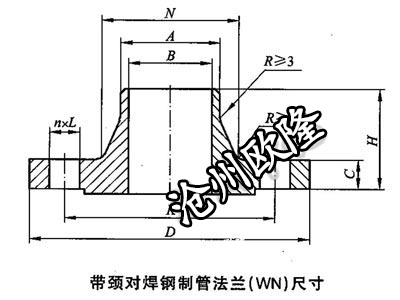

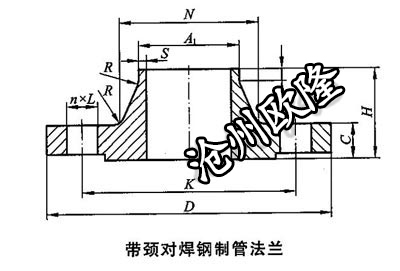

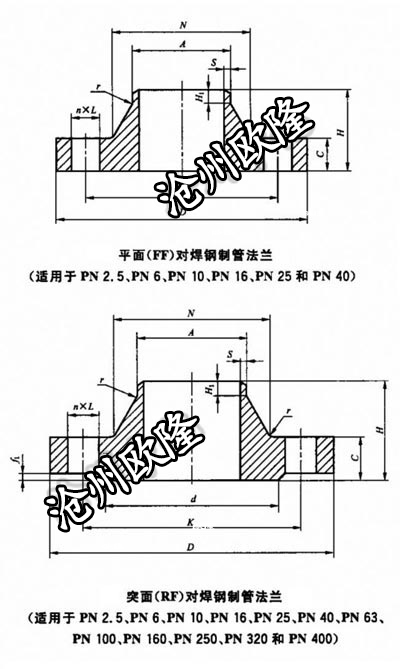

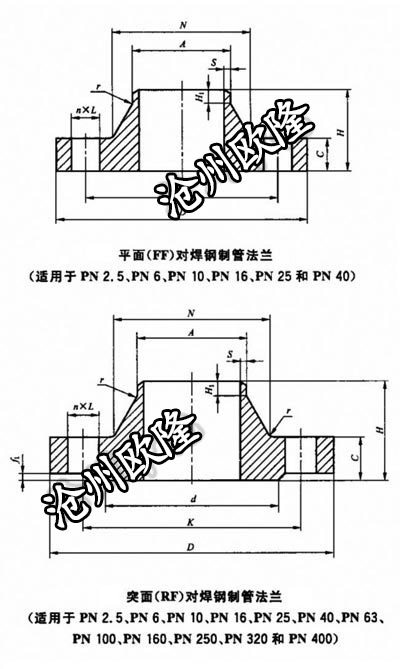

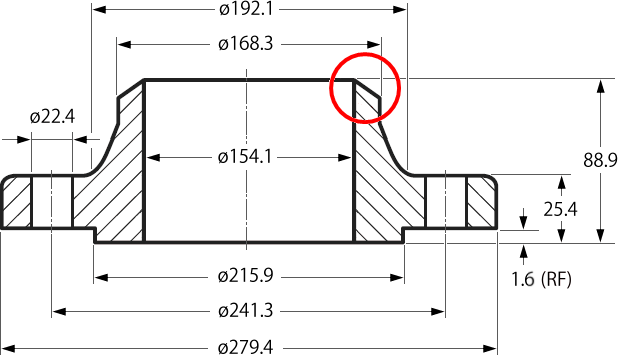

带颈对焊法兰图纸示例：

带颈对焊法兰

该法兰的尺寸为：6‘’，压力等级为：Class 150，接管壁厚为：SCH40，制造标准为：ASME B16.5，含有8个螺栓孔，红色标记位置为37.5的坡口角度。

关键词：带颈对焊法兰，带颈对焊，WN
