02S404钢性防水套管

防水套管主要用于管道穿过墙壁之处有震动或有严密防水要求的工况．它方面有利于管道的安装拆卸以及防渗防漏．另一方面也保护了建筑物不受水和震动的损害。

制造标准：02S404
规格型号：DN50 - DN2000以及客户要求的其它尺寸
选用材质：Q235A以及客户要求的材质

柔性防水套管说明：
1、本图尺寸均以毫米来计。
2、钢性防水套管适用于管道穿墙处不承受管道震动和伸缩变形的构（建）筑物，如采用刚性防水套管，应在进入池壁或者建筑物外墙的管道上就近设置柔性连接，A型适用于钢管，B、C型适用于球磨铸铁以及铸铁管。
3、防水套管应符合下表的质量要求：

4、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层防腐由设计决定。
5、套管的材料重量是按墙厚 L 值为 200mm计算，如果墙厚大于200mm时， 应另行计算。
6、订货时注明管子外径，大于DN2000、墙厚大于或小于200mm的产品可订制加工。
7、套管部件焊接材料，用 Q235A（A3） 材料制作。

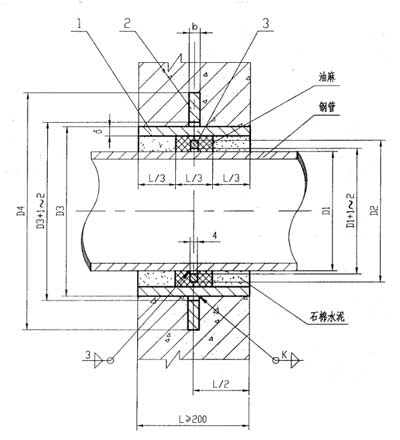

刚性防水套管（A型）安装图（一）

说明：
1、套管穿墙处如遇非混凝土墙壁时，应改用混凝土墙壁，其浇注范围应比翼环直径（D4）大200，而且必须将套管一次浇固于墙内，套管内的填料应紧密捣实。
2、穿管处混凝土墙厚应不小于200，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D4+200。
3、焊接采用手工电弧焊，焊条型号为E4303，牌号J422。
4、当套管（件1）采用卷制成型时，周长的允许偏差为：D3≤600，±2mm，D3＞600，±0.0035D3mm。
5、套管的重量以L=200计算，如墙厚大于300时，应另行计算。

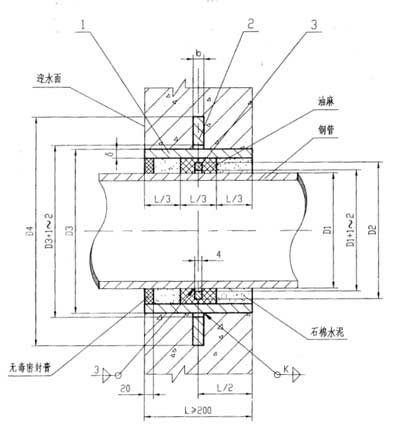

刚性防水套管（A型）安装图（二）

刚性防水套管（A型）尺寸、重量表
