相关执行标准
ASTM A234/ASME SA234M 标准规范
2020-12-30
 |
 |
 |
ASTM A234 WPB 是中高温用锻制碳钢和合金钢管道配件的标准规范。本规范包括无缝碳钢和焊接结构的锻制碳素钢和合金钢配件。这些配件适用于中温和高温的压力管道和压力容器制造。配件的材料应包括镇静钢、锻件、棒材、板材、添加有填充金属的无缝或熔焊管状产品。锻造或成形操作可通过锤击、压制、穿孔、挤压、镦粗、轧制、弯曲、熔焊、机械加工或两种或多种以上操作的组合来实现。成形过程应不允许在接头中产生有害缺陷。高温成型的管配件应在适当的条件下冷却到低于临界范围的温度，以防止由于过快的冷却造成的有害缺陷，但在任何情况下都不比静止空气中的冷却速率快。管配件应进行拉伸试验、硬度试验和水压试验。
参考文件
ASTM 标准
ASTM A216/216M 高温用碳钢铸件
ASTM A217/217M 高温承压件马氏体不锈钢和合金钢铸件
ASTM A960/A960M 锻钢管道配件的一般要求用标准规范
ASME 标准
B16.9 工厂制造的锻钢对焊管件
B16.11 焊接螺纹承口锻制管件
ASME 第Ⅴ卷 无损检测
ASME 第Ⅸ卷 焊接评定
MSS 标准
MSS SP-25 阀门、管件、法兰和管接头的标准标记方法
MSS SP-79 承插焊渐缩式插接头
MSS SP-95 模锻螺纹管接头与大管塞
ASTM A234化学成分分析（%）
| 等级 | C | Mn | P | S | Si | Cr | Mo | Ni | Cu | V | Nb |
| WPB | 0.3 | 0.29-1.06 | 0.05 | 0.058 | 0.1min | 0.4 | 0.15 | 0.4 | 0.4 | 0.08 | 0.02 |
| WPC | 0.35 | 0.29-1.06 | 0.05 | 0.058 | 0.1min | 0.4 | 0.15 | 0.4 | 0.4 | 0.08 | 0.02 |
| WP11 CL1 | 0.05-0.15 | 0.30-0.60 | 0.03 | 0.03 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 | - | - | - | - |
| WP11 CL2/3 | 0.05-0.20 | 0.30-0.80 | 0.04 | 0.04 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 | - | - | - | - |
注意：
1.当含碳量在规定最大含碳量以下时，每降低0.01%碳，则含锰量可在规定的最大含量上递增0.06%，直至最大含锰量为1.35%。
2. Cu, Ni, Cr以及Mo的总和不能超过1.00%。
3.Cr 以及Mo的总和不能超过0.32%。
4.最大碳当量(C.E)应为0.50：C.E=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15
ASTM A234力学性能
| 级别及标志符 | WPB | WPC, WP11CL2 | WP11CL1 | WP11CL3 |
| 抗拉强度范围值, ksi[MPa] | 60-85 | 70-95 | 60-85 | 75-100 |
| [415-585] | [485-655] | [415-585] | [520-690] | |
| 最小屈服强度（0.2%残余变形或载荷下 0.5%伸长法）, ksi[MPa] | 35 | 40 | 30 | 45 |
| [240] | [275] | [205] |
[310] |
ASTM A234 WPB 管配件制造过程：大尺寸的管配件可以通过焊接制造，“wrought”在制造的术语中称为"锻造"，当管配件为焊接结构时，应添加字母"W"，锻造是ASTM A244 WPB管件的制造工艺。
W=可焊接/锻制
P=RELATED TO P NUMBER OF ALLOY MATERIAL
B=REFER TO MINIMUM YIELD OF MATERIAL
目前执行的最新的标准：
ASTM A234/A234M-13 中高温用锻制碳素钢和合金钢管道配件的标准规范
本标准涵盖无缝钢管和焊接结构的锻制碳素钢配件，按照ASME B16.9和B16.28的尺寸规格制造。这些配件主要用于中高温的压力管道和压力容器制造。
索引词汇
管配件 - 钢管，管道系统，压力管道，压力容器管件，中高温环境用，ICS号码代码23.040.40（金属管件）
无缝管件 - 1/2” 至 24” 焊式管件 - 1/2” 至 60”

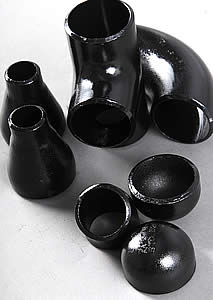

长半径弯头和短半径弯头、十字头、短节、三通、异径管、法兰、管帽
