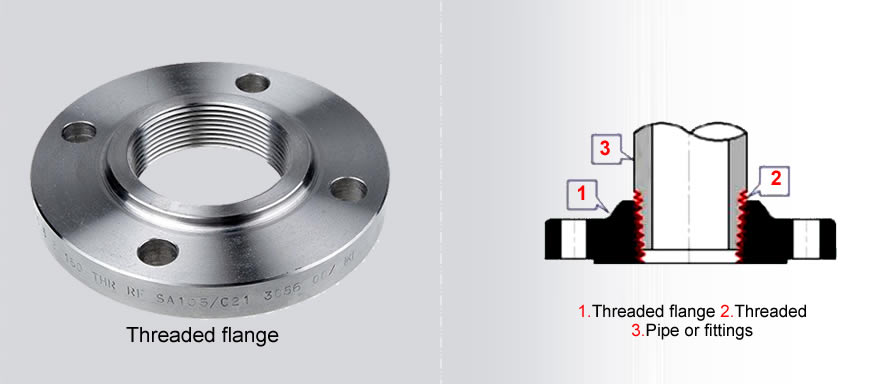

螺纹法兰TH

螺纹法兰 ASME/ANSI B16.5 Class 900 TH

2020-12-30

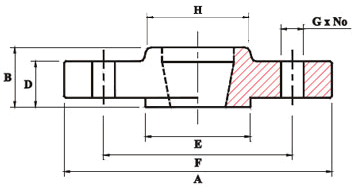

螺纹法兰标准尺寸及重量（ASME/ANSI B16.5 Class 900 TH）

尺寸规格	法兰外径	突面外径	法兰最小厚度	颈部直径	含颈高度	最小螺纹长度	法兰内径	螺纹定位孔直径 Min	螺栓孔中心距	螺栓孔直径	螺栓孔数量	近似重量kgs
NPS	O	R	tf	X	Y	T	B	Q	W	I	n
1/2	120	34.9	22.3	38	32	23	22.2	23.6	82.6	22.2	4	1.73
3/4	130	42.9	25.4	44	35	26	27.7	29.0	88.9	22.2	4	2.33
1	150	50.8	28.6	52	41	29	34.5	35.8	101.6	25.4	4	3.48
1 1/4	160	63.5	28.6	64	41	31	43.2	44.4	111.1	25.4	4	4.00
1 1/2	180	73.0	31.8	70	44	32	49.5	50.3	123.8	28.6	4	5.54
2	215	92.1	38.1	105	57	39	61.9	63.5	165.1	25.4	8	9.79
2 1/2	245	104.8	41.3	124	64	48	74.6	76.2	190.5	28.6	8	13.82
3	240	127.0	38.1	127	54	42	90.7	92.2	190.5	25.4	8	11.51
4	290	157.2	44.5	159	70	48	116.1	117.6	235.0	31.8	8	19.52
5	350	185.7	50.8	190	79	54	143.8	144.4	279.4	34.9	8	32.14
6	380	215.9	55.6	235	86	58	170.7	171.4	317.5	31.8	12	41.04
8	470	269.9	63.5	298	102	64	221.5	222.2	393.7	38.1	12	70.97
10	545	323.8	69.9	368	108	72	276.2	276.2	469.9	38.1	16	100.32
12	610	381.0	79.4	419	117	77	327.0	328.6	533.4	38.1	20	133.26
14	640	412.8	85.8	451	130	83	359.2	360.4	558.8	41.3	20	152.57
16	705	469.9	88.9	508	133	86	410.5	411.2	616.0	44.5	20	185.15
18	785	533.4	101.6	565	152	89	461.8	462.0	685.8	50.8	20	256.28
20	855	584.2	108.0	622	159	93	513.1	512.8	749.3	54.0	20	315.13
24	1040	692.2	139.7	749	203	102	616.0	614.4	901.7	66.7	20	603.79

制造标准	压力等级	制造标准	压力等级
GB/T 9114	PN6	HG/T 20592	PN6
	PN10		PN10
	PN16		PN16
	PN25		PN25
	PN40		PN40
	PN63	HG/T 20615	Class150
	PN100	HG/T 20615	Class300
	Class150	ASME B16.5	Class150
	Class300		Class300
	Class600		Class600
	Class900		Class900
	Class1500	DIN 2565	PN6
	Class2500	DIN 2566	PN10/PN16
更多相关标准未列明尺寸请咨询客服
