螺纹法兰TH

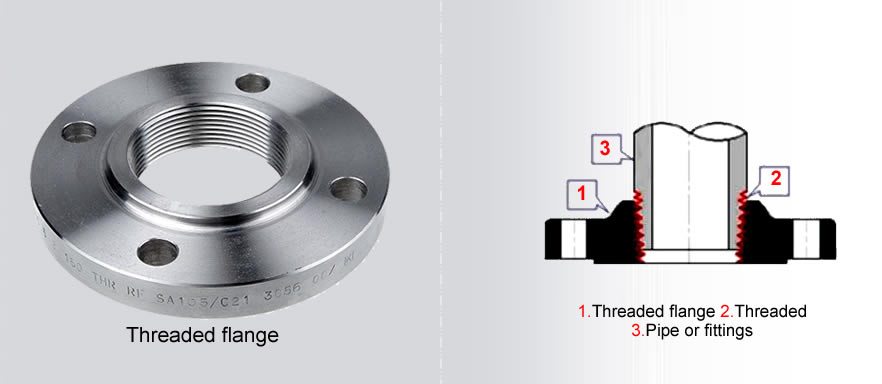

螺纹法兰 ASME/ANSI B16.5 Class 600 TH

2020-12-30

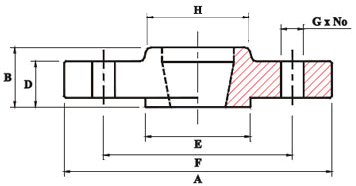

螺纹法兰标准尺寸及重量（ASME/ANSI B16.5 Class 600 TH）

尺寸规格	法兰外径	突面外径	法兰最小厚度	颈部直径	含颈高度	最小螺纹长度	法兰内径	螺纹定位孔直径	螺栓孔中心距	螺栓孔直径	螺栓孔数量	近似重量 kgs
NPS	O	R	tf	X	Y	T	B	Q	W	I	n
1/2	95	34.9	14.3	38	22	16	22.2	23.6	66.7	15.9	4	0.74
3/4	115	42.9	15.9	48	25	16	27.7	29.0	82.6	19.1	4	1.21
1	125	50.8	17.5	54	27	18	34.5	35.8	88.9	19.1	4	1.56
1 1/4	135	63.5	20.7	64	29	21	43.2	44.4	98.4	19.1	4	2.11
1 1/2	155	73.0	22.3	70	32	23	49.5	50.6	114.3	22.2	4	2.97
2	165	92.1	25.4	84	37	29	61.9	63.5	127.0	19.1	8	3.64
2 1/2	190	104.8	28.6	100	41	32	74.6	76.2	149.2	22.2	8	5.26
3	210	127.0	31.8	117	46	35	90.7	92.2	168.3	22.2	8	7.08
3 1/2	230	139.7	35.0	133	49	40	103.4	104.9	184.2	25.4	8	8.99
4	275	157.2	38.1	152	54	42	116.1	117.6	215.9	25.4	8	14.83
5	330	185.7	44.5	189	60	48	143.8	144.4	266.7	28.6	8	24.46
6	355	215.9	47.7	222	67	51	170.7	171.4	292.1	28.6	12	28.78
8	420	269.9	55.6	273	76	58	221.5	222.2	349.2	31.8	12	43.77
10	510	323.8	63.5	343	86	66	276.2	276.2	431.8	34.9	16	71.35
12	560	381.0	66.7	400	92	70	327.0	328.6	489.0	34.9	20	84.95
14	605	412.8	69.9	432	94	74	359.2	360.4	527.0	38.1	20	100.05
16	685	469.9	76.2	495	106	78	410.5	411.2	603.2	41.3	20	141.69
18	745	533.4	82.6	546	117	80	461.8	462.0	654.0	44.5	20	175.13
20	815	584.2	88.9	610	127	83	513.1	512.8	723.9	44.5	24	222.87
24	940	692.2	101.6	718	140	93	616.0	614.4	838.2	50.8	24	313.75

制造标准	压力等级	制造标准	压力等级
GB/T 9114	PN6	HG/T 20592	PN6
	PN10		PN10
	PN16		PN16
	PN25		PN25
	PN40		PN40
	PN63	HG/T 20615	Class150
	PN100	HG/T 20615	Class300
	Class150	ASME B16.5	Class150
	Class300		Class300
	Class600		Class600
	Class900		Class900
	Class1500	DIN 2565	PN6
	Class2500	DIN 2566	PN10/PN16
更多相关标准未列明尺寸请咨询客服
