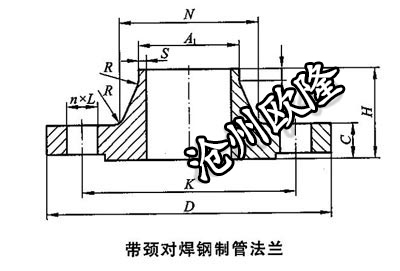

带颈对焊法兰WN
带颈对焊法兰 HG/T 20592 PN100 WN
2021-01-06带颈对焊法兰 HG/T 20592 PN100 WN
2018-07-05-
公称尺寸 钢管外径A1 连接尺寸 法兰厚度 法兰颈 法兰高度 法兰外径 螺栓孔中心圆直径 螺栓孔直径 螺栓孔数量 N S≥ H1≥ R DN A B D K L n C A B H 10 17.2 14 100 70 14 4 20 32 32 1.8 6 4 45 15 21.3 18 105 75 14 4 20 34 34 2 6 4 45 20 26.9 25 130 90 18 4 22 42 42 2.6 8 4 48 25 33.7 32 140 100 18 4 24 52 52 2.6 8 4 58 32 42.4 38 155 110 22 4 24 62 62 2.9 8 6 60 40 48.3 45 170 125 22 4 26 70 70 2.9 10 6 62 50 60.3 57 195 145 26 4 28 90 90 3.2 10 6 68 65 76.1 76 220 170 26 8 30 108 108 3.6 12 6 76 80 88.9 89 230 180 26 8 32 120 120 4 12 8 78 100 114.3 108 265 210 30 8 36 150 150 5 12 8 90 125 139.7 133 315 250 33 8 40 180 180 6.3 12 8 105 150 168.3 159 355 290 33 12 44 210 210 7.1 12 10 115 200 219.1 219 430 360 36 12 52 278 278 10 16 10 130 250 273 273 505 430 39 12 60 340 340 12.5 18 12 157 300 323.9 325 585 500 42 16 68 400 400 14.2 18 12 170 350 355.6 377 655 560 48 16 74 460 482 16 20 12 189 更多相关带颈对焊法兰尺寸表
制造标准 压力等级 制造标准 压力等级 制造标准 压力等级 HG/T 20592 PN10 GB/T 9115 PN2.5 ASME B16.5 Class150 PN16 PN6 Class300 PN25 PN10 Class600 PN40 PN16 Class900 PN63 PN25 Class1500 PN100 PN40 Class2500 PN160 PN63 ASME B16.47 Series B
API 605Class75 HG/T 20615 Class150 PN100 Class150 Class300 PN160 Class300 Class600 PN250 Class600 Class900 PN320 Class900 Class1500 PN400 ASME B16.47 Series A
MSS SP-44Class150 Class2500 GB/T 9115 Class150 Class300 DIN 2631 PN6 Class300 Class600 DIN 2632 PN10 Class600 Class900 DIN 2633 PN16 Class900 BS 3293 Class150 DIN 2634 PN25 Class1500 Class300 DIN 2635 PN40 Class2500 Class600 更多相关标准未列明尺寸请咨询客服
