带颈对焊法兰WN

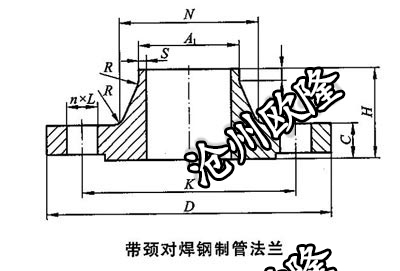

带颈对焊法兰 HG/T 20592 PN63 WN

2021-01-06

公称尺寸	钢管外径A1		连接尺寸				法兰厚度	法兰颈					法兰高度
公称尺寸	钢管外径A1		法兰外径	螺栓孔中心圆直径	螺栓孔直径	螺栓孔数量	法兰厚度	N		S≥	H1≥	R	法兰高度
DN	A	B	D	K	L	n	C	A	B	S≥	H1≥	R	H
10	17.2	14	100	70	14	4	20	32	32	1.8	6	4	45
15	21.3	18	105	75	14	4	20	34	34	2	6	4	45
20	26.9	25	130	90	18	4	22	42	42	2.6	8	4	48
25	33.7	32	140	100	18	4	24	52	52	2.6	8	4	58
32	42.4	38	155	110	22	4	24	62	62	2.9	8	6	60
40	48.3	45	170	125	22	4	26	70	70	2.9	10	6	62
50	60.3	57	180	135	22	4	26	82	82	2.9	10	6	62
65	76.1	76	205	160	22	8	26	98	98	3.2	12	6	68
80	88.9	89	215	170	22	8	28	112	112	3.6	12	8	72
100	114.3	108	250	200	26	8	30	138	138	4	12	8	78
125	139.7	133	295	240	30	8	34	168	168	4.5	12	8	88
150	168.3	159	345	280	33	8	36	202	202	5.6	12	10	95
200	219.1	219	415	345	36	12	42	256	256	7.1	16	10	110
250	273	273	470	400	36	12	46	316	316	8.8	18	12	125
300	323.9	325	530	460	36	16	52	372	372	11	18	12	140
350	355.6	377	600	525	39	16	56	420	442	12.5	20	12	150
400	406.4	426	670	585	42	16	60	475	495	14.2	20	12	160

更多相关带颈对焊法兰尺寸表

制造标准	压力等级	制造标准	压力等级	制造标准	压力等级
HG/T 20592	PN10	GB/T 9115	PN2.5	ASME B16.5	Class150
	PN16		PN6		Class300
	PN25		PN10		Class600
	PN40		PN16		Class900
	PN63		PN25		Class1500
	PN100		PN40		Class2500
	PN160		PN63	ASME B16.47 Series B API 605	Class75
HG/T 20615	Class150		PN100		Class150
	Class300		PN160		Class300
	Class600		PN250		Class600
	Class900		PN320		Class900
	Class1500		PN400	ASME B16.47 Series A MSS SP-44	Class150
	Class2500	GB/T 9115	Class150		Class300
DIN 2631	PN6		Class300		Class600
DIN 2632	PN10		Class600		Class900
DIN 2633	PN16		Class900	BS 3293	Class150
DIN 2634	PN25		Class1500		Class300
DIN 2635	PN40		Class2500		Class600
更多相关标准未列明尺寸请咨询客服
