带颈对焊法兰WN

带颈对焊法兰 HG/T 20592 PN25 WN

2021-01-06

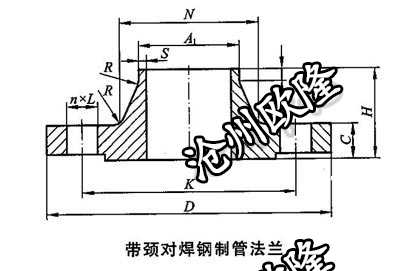

公称尺寸	钢管外径A1		连接尺寸				法兰厚度	法兰颈					法兰高度
公称尺寸	钢管外径A1		法兰外径	螺栓孔中心圆直径	螺栓孔直径	螺栓孔数量	法兰厚度	N		S≥	H1≥	R	法兰高度
DN	A	B	D	K	L	n	C	A	B	S≥	H1≥	R	H
10	17.2	14	90	60	14	4	16	28	28	1.8	6	4	35
15	21.3	18	95	65	14	4	16	32	32	2	6	4	38
20	26.9	25	105	75	14	4	18	40	40	2.3	6	4	40
25	33.7	32	115	85	14	4	18	46	46	2.6	6	4	40
32	42.4	38	140	100	18	4	18	56	56	2.6	6	6	42
40	48.3	45	150	110	18	4	18	64	64	2.6	7	6	45
50	60.3	57	165	125	18	4	20	75	75	2.9	8	6	48
65	76.1	76	185	145	18	8	22	90	90	2.9	10	6	52
80	88.9	89	200	160	18	8	24	105	105	3.2	12	8	58
100	114.3	108	235	190	22	8	24	134	134	3.6	12	8	65
125	139.7	133	270	220	26	8	26	162	162	4	12	8	68
150	168.3	159	300	250	26	8	28	192	190	4.5	12	10	75
200	219.1	219	360	310	26	12	30	244	244	6.3	16	10	80
250	273	273	425	370	30	12	32	298	298	7.1	18	12	88
300	323.9	325	485	430	30	16	34	352	352	8	18	12	92
350	355.6	377	555	490	33	16	38	398	420	8	20	12	100
400	406.4	426	620	550	36	16	40	452	472	8.8	20	12	110
450	457	480	670	600	36	20	46	500	522	8.8	20	12	110
500	508	530	730	660	36	20	48	558	580	10	20	12	125
600	610	630	845	770	39	20	58	660	680	11	20	12	125

更多相关带颈对焊法兰尺寸表

制造标准	压力等级	制造标准	压力等级	制造标准	压力等级
HG/T 20592	PN10	GB/T 9115	PN2.5	ASME B16.5	Class150
	PN16		PN6		Class300
	PN25		PN10		Class600
	PN40		PN16		Class900
	PN63		PN25		Class1500
	PN100		PN40		Class2500
	PN160		PN63	ASME B16.47 Series B API 605	Class75
HG/T 20615	Class150		PN100		Class150
	Class300		PN160		Class300
	Class600		PN250		Class600
	Class900		PN320		Class900
	Class1500		PN400	ASME B16.47 Series A MSS SP-44	Class150
	Class2500	GB/T 9115	Class150		Class300
DIN 2631	PN6		Class300		Class600
DIN 2632	PN10		Class600		Class900
DIN 2633	PN16		Class900	BS 3293	Class150
DIN 2634	PN25		Class1500		Class300
DIN 2635	PN40		Class2500		Class600
更多相关标准未列明尺寸请咨询客服
