带颈对焊法兰WN

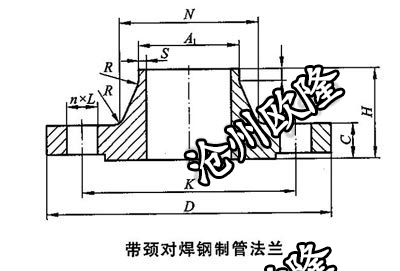

带颈对焊法兰 HG/T 20592 PN16 WN

2021-01-06

公称尺寸	钢管外径A1		连接尺寸				法兰厚度	法兰颈					法兰高度
公称尺寸	钢管外径A1		法兰外径	螺栓孔中心圆直径	螺栓孔直径	螺栓孔数量	法兰厚度	N		S≥	H1≥	R	法兰高度
DN	A	B	D	K	L	n	C	A	B	S≥	H1≥	R	H
10	17.2	14	90	60	14	4	16	28	28	1.8	6	4	35
15	21.3	18	95	65	14	4	16	32	32	2	6	4	38
20	26.9	25	105	75	14	4	18	40	40	2.3	6	4	40
25	33.7	32	115	85	14	4	18	46	46	2.6	6	4	40
32	42.4	38	140	100	18	4	18	56	56	2.6	6	6	42
40	48.3	45	150	110	18	4	18	64	64	2.6	7	6	45
50	60.3	57	165	125	18	4	18	74	74	2.9	8	5	45
65	76.1	76	185	145	18	8	18	92	92	2.9	10	6	45
80	88.9	89	200	160	18	8	20	105	105	3.2	10	6	50
100	114.3	108	220	180	18	8	20	131	131	3.6	12	8	52
125	139.7	133	250	210	18	8	22	156	156	4	12	8	55
150	168.3	159	285	240	22	8	22	184	184	4.5	12	10	55
200	219.1	219	340	295	22	12	24	234	234	6.3	16	10	62
250	273	273	405	355	26	12	26	292	292	6.3	16	12	70
300	323.9	325	460	410	26	12	28	344	344	7.1	16	12	78
350	355.6	377	520	470	26	16	30	390	410	8	16	12	82
400	406.4	426	580	525	30	16	32	445	464	8	16	12	85
450	457	480	640	585	30	20	40	490	512	8	16	12	87
500	508	530	715	650	33	20	44	548	578	8	16	12	90
600	610	630	840	770	36	20	54	652	670	8.8	18	12	95
700	711	720	910	840	36	24	36	755	759	8.8	18	12	100
800	813	820	1025	950	39	24	38	855	855	10	20	12	105
900	914	920	1125	1050	39	28	40	955	954	10	20	12	110
1000	1016	1020	1255	1170	42	28	42	1058	1060	10	22	16	120
1200	1219	1220	1485	1390	48	32	48	1262	1260	12.5	30	16	130
1400	1422	1420	1685	1590	48	36	52	1465	1465	14.2	30	16	145
1600	1626	1620	1930	1820	56	40	58	1668	1668	16	35	16	160
1800	1829	1820	2130	2020	56	44	62	1870	1870	17.5	35	16	170
2000	2032	2020	2345	2230	62	48	66	2072	2072	20	40	16	180

更多相关带颈对焊法兰尺寸表

制造标准	压力等级	制造标准	压力等级	制造标准	压力等级
HG/T 20592	PN10	GB/T 9115	PN2.5	ASME B16.5	Class150
	PN16		PN6		Class300
	PN25		PN10		Class600
	PN40		PN16		Class900
	PN63		PN25		Class1500
	PN100		PN40		Class2500
	PN160		PN63	ASME B16.47 Series B API 605	Class75
HG/T 20615	Class150		PN100		Class150
	Class300		PN160		Class300
	Class600		PN250		Class600
	Class900		PN320		Class900
	Class1500		PN400	ASME B16.47 Series A MSS SP-44	Class150
	Class2500	GB/T 9115	Class150		Class300
DIN 2631	PN6		Class300		Class600
DIN 2632	PN10		Class600		Class900
DIN 2633	PN16		Class900	BS 3293	Class150
DIN 2634	PN25		Class1500		Class300
DIN 2635	PN40		Class2500		Class600
更多相关标准未列明尺寸请咨询客服
