常见的法兰类型

目前使用的法兰种类繁多，就根据ASME B16.5而言，法兰可分为带颈平焊法兰，带颈对焊法兰，松套法兰，螺纹法兰，承插焊法兰，法兰盖等，


常见的法兰类型图片



除了一些特殊定制的法兰需要定做，目前常见的法兰标准：

1、AWWA，美国水行业标准

2、ASME，美国机械工程师协会标准

3、ANSI，美国国家标准

4、DIN，德国标准化学会标准

5、HG，中华人民共和国化工行业标准

6、GB，中华人民共和国国家标准

尺寸：1/2‘’ 至 60‘’ ，DN15 至 DN1500

压力等级：Class 150 至 Class 2500，PN2.5 至 PN160

密封面： 平面（FF），突面（RF），凹凸面（MFM），榫槽面（TG），环连接面（RJ）

材质：不锈钢，碳钢，合金钢


现对常见的法兰做如下的介绍：

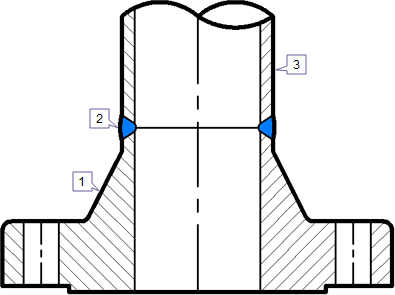

1、带颈对焊法兰


1、带颈对焊法兰 2、对焊焊缝 3、管配件

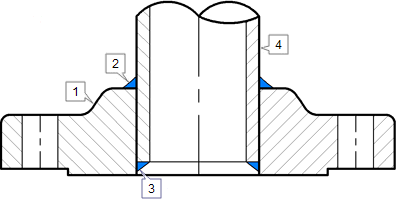

2、带颈平焊法兰



1、带颈平焊法兰 2、对焊焊缝（外部） 3、对焊焊缝（内部） 4、管配件

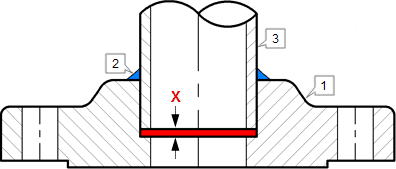

3、承插焊法兰


1、承插焊法兰 2、对焊焊缝 3、管配件 （图中的X值为管壁厚+3mm）

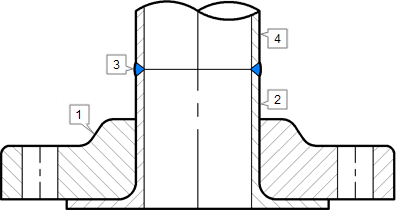

4、松套法兰


1、松套法兰 2、对焊环 3、对焊焊缝 4、管配件


松套法兰用短节

5、螺纹法兰



1、螺纹法兰 2、螺纹 3、管配件

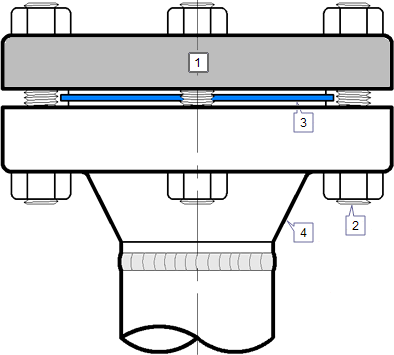

6、法兰盖


1、法兰盖 2、螺栓 3、垫片 4、其他法兰
