板式平焊法兰
板式平焊法兰 GB/T 9119 PN16 PL
2020-12-30板式平焊法兰 GB/T 9119 PN16 PL
2018-07-04-

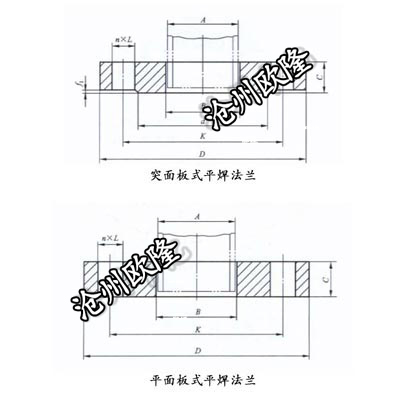

公称尺寸 钢管外径A1 连接尺寸 法兰厚度 密封面 法兰内径B 法兰外径 螺栓孔中心圆直径 螺栓孔直径 螺栓孔数量 DN Ⅰ系列 Ⅱ系列 D K L n C d f1 Ⅰ系列 Ⅱ系列 10 17.2 14 90 60 14 4 14 40 2 18 15 15 21.3 18 95 65 14 4 14 45 2 22 19 20 26.9 25 105 75 14 4 16 58 2 27.5 26 25 33.7 32 115 85 14 4 16 68 2 34.5 33 32 42.4 38 140 100 18 4 18 78 2 43.5 39 40 48.3 45 150 110 18 4 18 88 3 49.5 46 50 60.3 57 165 125 18 4 20 102 3 61.5 59 65 76.1 76 185 145 18 8 20 122 3 77.5 78 80 88.9 89 200 160 18 8 20 138 3 90.5 91 100 114.3 108 220 180 18 8 22 158 3 116 110 125 139.7 133 250 210 18 8 22 188 3 141.5 135 150 168.3 159 285 240 22 8 24 212 3 170.5 161 175 193.7 - 315 270 22 8 24 242 3 196 - 200 219.1 219 340 295 22 12 26 268 3 221.5 222 225 245 - 370 325 22 12 27 295 3 248 - 250 273 273 405 355 26 12 29 320 3 276.5 276 300 323.9 325 460 410 26 12 32 378 4 327.5 328 350 355.6 377 520 470 26 16 35 438 4 359.5 380 400 406.4 426 580 525 30 16 38 490 4 411 430 450 457 480 640 585 30 20 42 550 4 462 485 500 508 530 715 650 33 20 46 610 4 513.5 535 600 610 630 840 770 36 20 55 725 5 616.5 636 700 711 720 910 840 36 24 63 795 5 715 724 800 813 820 1025 950 39 24 74 900 5 817 824 900 914 920 1125 1050 39 28 82 1000 5 918 924 1000 1016 1020 1255 1170 42 28 90 1115 5 1020 1024 1200 1219 1220 1485 1390 48 32 95 1330 5 1223 1224 1400 1422 1420 1685 1590 48 36 103 1530 5 1426 1424 1600 1626 1620 1930 1820 56 40 115 1750 5 1630 1624 1800 1829 1820 2130 2020 56 44 126 1950 5 1833 1824 2000 2032 2020 2345 2230 62 48 138 2150 5 2036 2024 更多相关板式平焊法兰尺寸表
制造标准 压力等级 制造标准 压力等级 制造标准 压力等级 HG/T 20592 PN2.5 GB/T 9119 PN2.5 JB/T 81 PN2.5 PN6 PN6 PN6 PN10 PN10 PN10 PN16 PN16 PN16 PN25 PN25 PN25 PN40 PN40 PN40 PN63 PN63 PN100 PN100 其他相关标准未列明尺寸请咨询客服
