板式平焊法兰
板式平焊法兰 JB/T 81 PN63 PL
2020-12-30板式平焊法兰 JB/T 81 PN63 PL
2018-07-04-

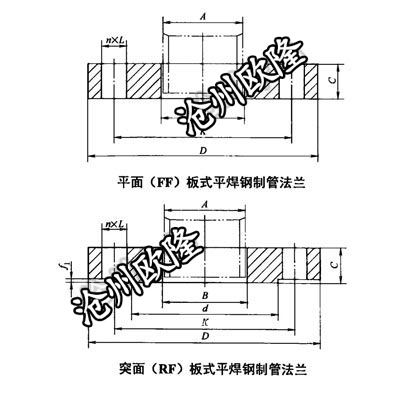

系列1 法兰 公称尺寸 钢管外径 连接尺寸 法兰厚度 密封面 法兰内径 法兰外径 螺栓孔中心圆直径 螺栓孔距 螺栓孔数量 DN A D K L n C d f1 B 10 14 100 70 14 4 20 40 2 15 15 18 105 75 14 4 20 45 2 19 20 25 130 90 18 4 22 58 2 26 25 32 140 100 18 4 24 68 2 33 32 38 155 110 22 4 24 78 2 39 40 45 170 125 22 4 26 88 3 46 50 57 180 135 22 4 26 102 3 59 65 76 205 160 22 8 26 122 3 78 80 89 215 170 22 8 30 138 3 91 100 108 250 200 26 8 32 162 3 110 125 133 295 240 30 8 34 188 3 135 150 159 345 280 33 8 36 218 3 161 200 219 415 345 36 12 48 285 3 222 250 273 470 400 36 12 55 345 3 276 300 325 530 460 36 16 65 410 4 328 350 377 600 525 39 16 72 465 4 381 400 426 670 585 42 16 80 535 4 430 更多相关板式平焊法兰尺寸表
制造标准 压力等级 制造标准 压力等级 制造标准 压力等级 HG/T 20592 PN2.5 GB/T 9119 PN2.5 JB/T 81 PN2.5 PN6 PN6 PN6 PN10 PN10 PN10 PN16 PN16 PN16 PN25 PN25 PN25 PN40 PN40 PN40 PN63 PN63 PN100 PN100 其他相关标准未列明尺寸请咨询客服
