板式平焊法兰

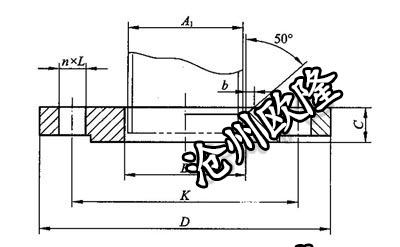

板式平焊法兰 HG/T 20592 PN2.5 PL

2021-01-06

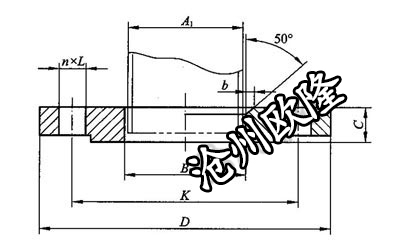

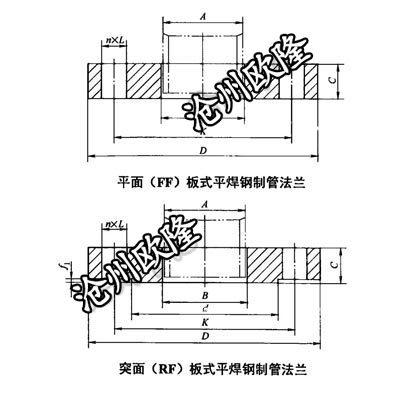

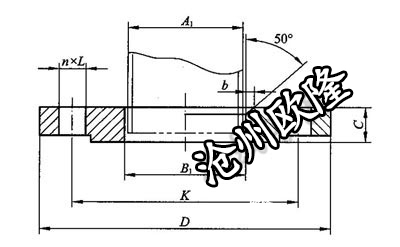

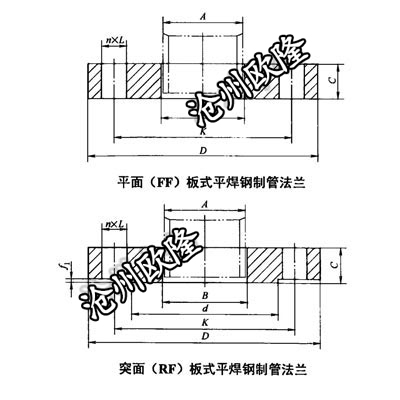

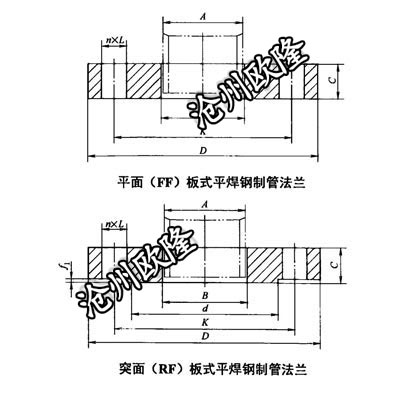

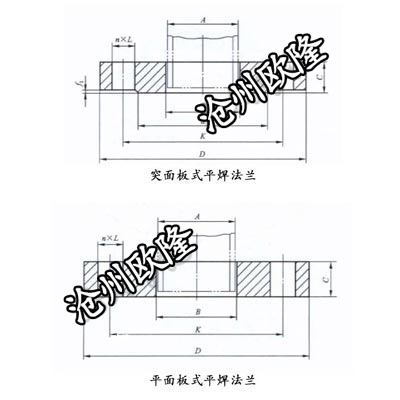

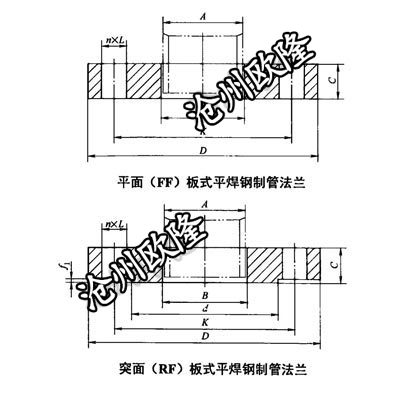

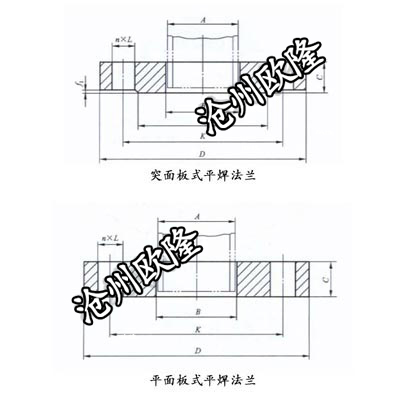

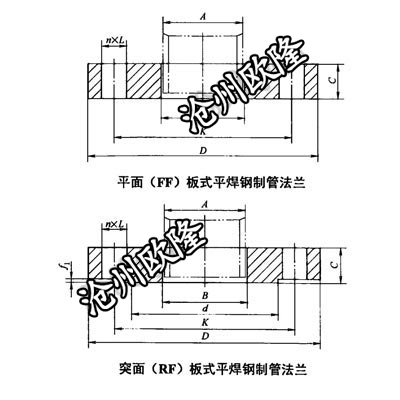

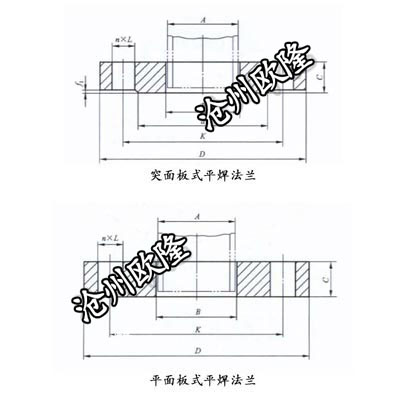

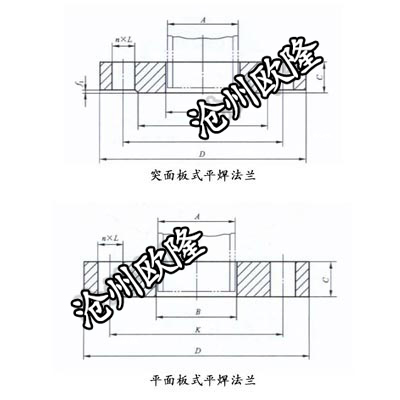

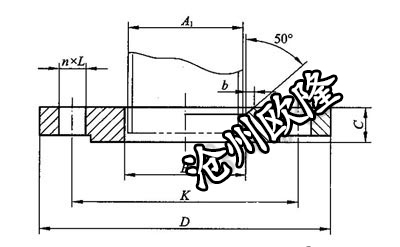

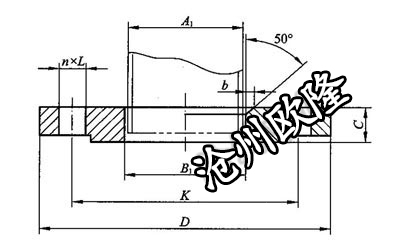

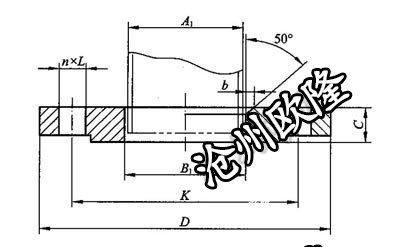

公称尺寸	钢管外径A1		连接尺寸				法兰厚度	法兰内径
公称尺寸	钢管外径A1		法兰外径	螺栓孔中心圆直径	螺栓孔直径	螺栓孔数量	法兰厚度	法兰内径
DN	A	B	D	K	L	n	C	A	B
10	17.2	14	75	50	11	4	12	18	15
15	21.3	18	80	55	11	4	12	22.5	19
20	26.9	25	90	65	11	4	14	27.5	26
25	33.7	32	100	75	11	4	14	34.5	33
32	42.4	38	120	90	14	4	16	43.5	39
40	48.3	45	130	100	14	4	16	49.5	46
50	60.3	57	140	110	14	4	16	61.5	59
65	76.1	76	160	130	14	4	16	77.5	78
80	88.9	89	190	150	18	4	18	90.5	91
100	114.3	108	210	170	18	4	18	116	110
125	139.7	133	240	200	18	8	20	143.5	135
150	168.3	159	265	225	18	8	20	170.5	161
200	219.1	219	320	280	18	8	22	221.5	222
250	273	273	375	335	18	12	24	276.5	276
300	323.9	325	440	395	22	12	24	328	328
350	355.6	377	490	445	22	12	26	360	381
400	406.4	426	540	495	22	16	28	411	430
450	457	480	595	550	22	16	30	462	485
500	508	530	645	600	22	20	30	513.5	535
600	610	630	755	705	26	20	32	616.5	636
700	711	720	860	810	26	24	36	715	724
800	813	820	975	920	30	24	38	817	824
900	914	920	1075	1020	30	24	40	918	924
1000	1016	1020	1175	1120	30	28	42	1020	1024
1200	1219	1220	1375	1320	30	32	44	1223	1224
1400	1422	1420	1575	1520	30	36	48	1426	1424
1600	1626	1620	1790	1730	30	40	51	1630	1624
1800	1829	1820	1990	1930	30	44	54	1833	1824
2000	2032	2020	2190	2130	30	48	58	2036	2024

更多相关板式平焊法兰尺寸表

制造标准	压力等级	制造标准	压力等级	制造标准	压力等级
HG/T 20592	PN2.5	GB/T 9119	PN2.5	JB/T 81	PN2.5
	PN6		PN6		PN6
	PN10		PN10		PN10
	PN16		PN16		PN16
	PN25		PN25		PN25
	PN40		PN40		PN40
			PN63		PN63
			PN100		PN100
其他相关标准未列明尺寸请咨询客服
