松套法兰RJ

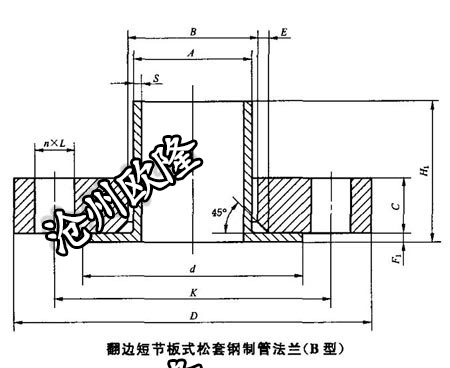

松套法兰 GB/T 9122 PN16 PJ
2020-12-30
| 公称尺寸 | 钢管外径A | 连接尺寸 | 法兰厚度 | 法兰内径B | 倒角 | 对焊环 | ||||||||
| 法兰外径 | 螺栓孔中心圆直径 | 螺栓孔直径 | 螺栓孔数量 | 外径 | 高度 | S | F1 | |||||||
| DN | 系列Ⅰ | 系列Ⅱ | D | K | L | n | C | 系列Ⅰ | 系列Ⅱ | E | d | H1 | ||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | 14 | 21 | 18 | 3 | 40 | 35 | 2 | 2 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | 14 | 25 | 22 | 3 | 45 | 38 | 2 | 2 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | 16 | 31 | 29 | 4 | 58 | 40 | 2.3 | 2.5 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | 16 | 38 | 36 | 4 | 68 | 40 | 2.6 | 2.5 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | 18 | 46 | 42 | 5 | 78 | 42 | 2.6 | 3 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | 18 | 53 | 50 | 5 | 88 | 45 | 2.6 | 3 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | 20 | 65 | 62 | 5 | 102 | 45 | 2.9 | 3 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | 20 | 81 | 81 | 6 | 122 | 45 | 2.9 | 3 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | 20 | 94 | 94 | 6 | 138 | 50 | 3.2 | 3 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | 22 | 120 | 114 | 6 | 158 | 52 | 3.6 | 4 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | 22 | 145 | 139 | 6 | 188 | 55 | 4 | 4 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | 24 | 174 | 165 | 6 | 212 | 55 | 4.5 | 5 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 12 | 26 | 226 | 226 | 6 | 268 | 62 | 6.3 | 6 |
| 250 | 273 | 273 | 405 | 355 | 26 | 12 | 29 | 281 | 281 | 8 | 320 | 68 | 6.3 | 10 |
| 300 | 323.9 | 325 | 460 | 410 | 26 | 12 | 32 | 333 | 333 | 8 | 378 | 68 | 7.1 | 10 |
| 350 | 355.6 | 377 | 520 | 470 | 26 | 16 | 35 | 365 | 386 | 8 | 428 | 68 | 8 | 10 |
| 400 | 406.4 | 426 | 580 | 525 | 30 | 16 | 38 | 416 | 436 | 8 | 490 | 72 | 8 | 10 |
| 制造标准 | 压力等级 | 制造标准 | 压力等级 |
| HG/T 20592 | PN6 | HG/T 20615 | Class150 |
| PN10 | Class300 | ||
| PN16 | Class600 | ||
| PN25 | ASME B16.5 | Class150 | |
| PN40 | Class300 | ||
| GB/T 9122 | PN2.5 | Class600 | |
| PN6 | Class900 | ||
| PN10 | Class1500 | ||
| PN16 | Class2500 | ||
| 更多相关标准未列明尺寸请咨询客服 | |||
