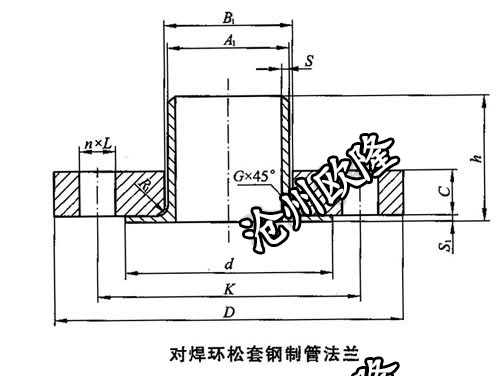

松套法兰 HG/T 20592 PN6 PJ

2020-12-30

公称尺寸	钢管外径A1		连接尺寸				法兰厚度	法兰内径		圆角	倒角	对焊环
公称尺寸	钢管外径A1		法兰外径	螺栓孔中心圆直径	螺栓孔直径	螺栓孔数量	法兰厚度	法兰内径		圆角	倒角	高度	外径	S	S1
DN	A	B	D	K	L	n	C	A	B	R1	G	h	d	S	S1
10	17.2	14	75	50	11	4	12	21	18	3	3	28	35	1.8	1.8
15	21.3	18	80	55	11	4	12	25	22	3	3	30	40	2	2
20	26.9	25	90	65	11	4	14	31	29	4	4	32	50	2.3	2.3
25	33.7	32	100	75	11	4	14	38	36	4	4	35	60	2.6	2.6
32	42.4	38	120	90	14	4	16	46	42	5	5	35	70	2.6	2.6
40	48.3	45	130	100	14	4	16	53	50	5	5	38	80	2.6	2.6
50	60.3	57	140	110	14	4	16	65	62	5	5	38	90	2.9	2.9
65	76.1	76	160	130	14	4	16	81	81	6	6	38	110	2.9	2.9
80	88.9	89	190	150	18	4	18	94	94	6	6	42	128	3.2	3.2
100	114.3	108	210	170	18	4	18	120	114	6	6	45	148	3.6	3.6
125	139.7	133	240	200	18	8	20	145	139	6	6	48	178	4	4
150	168.3	159	265	225	18	8	20	174	165	6	6	48	202	4.5	4.5
200	219.1	219	320	280	18	8	22	226	226	6	6	55	258	6.3	6.3
250	273	273	375	335	18	12	24	281	281	8	8	60	312	6.3	6.3
300	323.9	325	440	395	22	12	24	333	334	8	8	62	365	7.1	7.1
350	355.6	377	490	445	22	12	26	365	386	8	8	62	415	7.1	7.1
400	406.4	426	540	495	22	16	28	416	435	8	8	65	465	7.1	7.1
450	457	480	595	550	22	16	30	467	490	8	8	65	520	7.1	7.1
500	508	530	645	600	22	20	30	519	541	8	8	68	570	7.1	7.1
600	610	630	755	705	26	20	32	622	642	8	8	70	670	7.1	7.1

制造标准	压力等级	制造标准	压力等级
HG/T 20592	PN6	HG/T 20615	Class150
	PN10		Class300
	PN16		Class600
	PN25	ASME B16.5	Class150
	PN40		Class300
GB/T 9122	PN2.5		Class600
	PN6		Class900
	PN10		Class1500
	PN16		Class2500
更多相关标准未列明尺寸请咨询客服
