板式平焊法兰

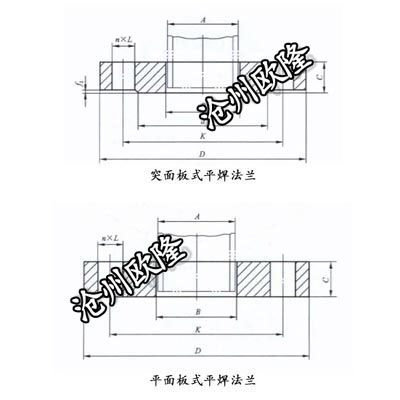

板式平焊法兰 GB/T 9119 PN6 PL

2020-12-30

公称尺寸	钢管外径A1		连接尺寸				法兰厚度	密封面		法兰内径B
公称尺寸	钢管外径A1		法兰外径	螺栓孔中心圆直径	螺栓孔直径	螺栓孔数量	法兰厚度	密封面		法兰内径B
DN	Ⅰ系列	Ⅱ系列	D	K	L	n	C	d	f1	Ⅰ系列	Ⅱ系列
10	17.2	14	75	50	11	4	12	35	2	18	15
15	21.3	18	80	55	11	4	12	40	2	22	19
20	26.9	25	90	65	11	4	14	50	2	27.5	26
25	33.7	32	100	75	11	4	14	60	2	34.5	33
32	42.4	38	120	90	14	4	16	70	2	43.5	39
40	48.3	45	130	100	14	4	16	80	3	49.5	46
50	60.3	57	140	110	14	4	16	90	3	61.5	59
65	76.1	76	160	130	14	4	16	110	3	77.5	78
80	88.9	89	190	150	18	4	18	128	3	90.5	91
100	114.3	108	210	170	18	4	18	148	3	116	110
125	139.7	133	240	200	18	8	20	178	3	141.5	135
150	168.3	159	265	225	18	8	20	202	3	170.5	161
175	193.7	-	295	255	18	8	22	232	3	196	-
200	219.1	219	320	280	18	8	22	258	3	221.5	222
225	245	-	345	305	18	8	22	282	3	248	-
250	273	273	375	335	18	12	24	312	3	276.5	276
300	323.9	325	440	395	22	12	24	365	4	327.5	328
350	355.6	377	490	445	22	12	26	415	4	359.5	380
400	406.4	426	540	495	22	16	28	465	4	411	430
450	457	480	595	550	22	16	30	520	4	462	484
500	508	530	645	600	22	20	30	570	4	513.5	534
600	610	630	755	705	26	20	32	670	5	616.5	634
700	711	720	860	810	26	24	40	775	5	715	724
800	813	820	975	920	30	24	44	880	5	817	824
900	914	920	1075	1020	30	24	48	980	5	918	924
1000	1016	1020	1175	1120	30	28	52	1080	5	1020	1024
1200	1219	1220	1405	1340	33	32	60	1295	5	1223	1224
1400	1422	1420	1630	1560	36	36	72(68)	1510	5	1426	1424
1600	1626	1620	1830	1760	36	40	80(76)	1710	5	1630	1624
1800	1829	1820	2045	1970	39	44	88(84)	1920	5	1833	1824
2000	2032	2020	2265	2180	42	48	96(92)	2125	5	2036	2024

更多相关板式平焊法兰尺寸表

制造标准	压力等级	制造标准	压力等级	制造标准	压力等级
HG/T 20592	PN2.5	GB/T 9119	PN2.5	JB/T 81	PN2.5
	PN6		PN6		PN6
	PN10		PN10		PN10
	PN16		PN16		PN16
	PN25		PN25		PN25
	PN40		PN40		PN40
			PN63		PN63
			PN100		PN100
其他相关标准未列明尺寸请咨询客服
