板式平焊法兰
板式平焊法兰 JB/T 81 PN16 PL
2020-12-30板式平焊法兰 JB/T 81 PN16 PL
2018-07-04-

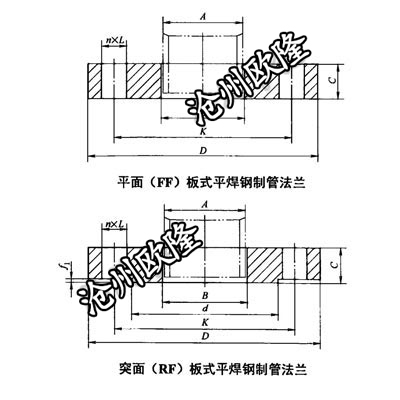

系列1 法兰 公称尺寸 钢管外径 连接尺寸 法兰厚度 密封面 法兰内径 法兰外径 螺栓孔中心圆直径 螺栓孔距 螺栓孔数量 DN A D K L n C d f1 B 10 14 90 60 14 4 14 40 2 15 15 18 95 65 14 4 14 45 2 19 20 25 105 75 14 4 16 58 2 26 25 32 115 85 14 4 16 68 2 33 32 38 140 100 18 4 18 78 2 39 40 45 150 110 18 4 18 88 3 46 50 57 165 125 18 4 20 102 3 59 65 76 185 145 18 8 20 122 3 78 80 89 200 160 18 8 20 138 3 91 100 108 220 180 18 8 22 158 3 110 125 133 250 210 18 8 22 188 3 135 150 159 285 240 22 8 24 212 3 161 175 - - - - - - - - - 200 219 340 295 22 12 26 268 3 222 225 - - - - - - - - - 250 273 405 355 26 12 29 320 3 276 300 325 460 410 26 12 32 378 4 328 350 377 520 470 26 16 35 438 4 381 400 426 580 525 30 16 38 490 4 430 450 480 640 585 30 20 42 550 4 485 500 530 715 650 33 20 46 610 4 535 600 630 840 770 36 20 55 725 5 636 700 720 910 840 36 24 63 795 5 724 800 820 1025 950 39 24 74 900 5 824 900 920 1125 1050 39 28 82 1000 5 924 1000 1020 1255 1170 42 28 90 1115 5 1024 1200 1220 1485 1390 48 32 95 1330 5 1224 1400 1420 1685 1590 48 36 103 1530 5 1424 1600 1620 1930 1820 56 40 115 1750 5 1624 1800 1820 2130 2020 56 44 126 1950 5 1824 2000 2020 2345 2230 62 48 138 2150 5 2024 系列2 法兰 公称尺寸 钢管外径 连接尺寸 法兰厚度 密封面 法兰内径 法兰外径 螺栓孔中心圆直径 螺栓孔距 螺栓孔数量 DN A D K L n C d f1 B 10 14 90 60 14 4 14 40 2 15 15 18 95 65 14 4 14 45 2 19 20 25 105 75 14 4 16 55 2 26 25 32 115 85 14 4 18 65 2 33 32 38 135 100 18 4 18 78 2 39 40 45 145 110 18 4 20 85 3 46 50 57 160 125 18 4 22 100 3 59 65 76 180 145 18 4 24 120 3 75 80 89 195 160 18 8 24 135 3 91 100 108 215 180 18 8 26 155 3 110 125 133 245 210 18 8 28 185 3 135 150 159 280 240 23 8 28 210 3 161 175 194 310 270 23 8 28 240 3 196 200 219 335 295 23 12 30 265 3 222 225 245 365 325 23 12 30 295 3 248 250 273 405 355 25 12 32 320 3 276 300 325 460 410 25 12 32 375 4 328 350 377 520 470 25 16 34 435 4 380 400 426 580 525 30 16 38 485 4 430 450 480 640 585 30 20 42 545 4 484 500 530 715 650 34 20 48 608 4 534 600 630 840 770 41 20 55 718 5 634 更多相关板式平焊法兰尺寸表
制造标准 压力等级 制造标准 压力等级 制造标准 压力等级 HG/T 20592 PN2.5 GB/T 9119 PN2.5 JB/T 81 PN2.5 PN6 PN6 PN6 PN10 PN10 PN10 PN16 PN16 PN16 PN25 PN25 PN25 PN40 PN40 PN40 PN63 PN63 PN100 PN100 其他相关标准未列明尺寸请咨询客服
