法兰盖
法兰盖 GB/T 9123 PN63 BL
2021-01-06

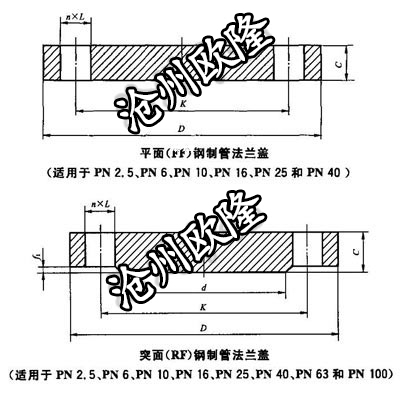

| 公称尺寸 | 连接尺寸 | 法兰厚度 | |||
| 法兰外径 | 螺栓孔中心圆直径 | 螺栓孔直径 | 螺栓孔数量 | ||
| DN | D | K | L | n | C |
| 10 | 100 | 70 | 14 | 4 | 20 |
| 15 | 105 | 75 | 14 | 4 | 20 |
| 20 | 130 | 90 | 18 | 4 | 22 |
| 25 | 140 | 100 | 18 | 4 | 24 |
| 32 | 155 | 110 | 22 | 4 | 24 |
| 40 | 170 | 125 | 22 | 4 | 26 |
| 50 | 180 | 135 | 22 | 4 | 26 |
| 65 | 205 | 160 | 22 | 8 | 26 |
| 80 | 215 | 170 | 22 | 8 | 28 |
| 100 | 250 | 200 | 26 | 8 | 30 |
| 125 | 295 | 240 | 30 | 8 | 34 |
| 150 | 345 | 280 | 33 | 8 | 36 |
| 200 | 415 | 345 | 36 | 12 | 42 |
| 250 | 470 | 400 | 36 | 12 | 46 |
| 300 | 530 | 460 | 36 | 16 | 52 |
| 350 | 600 | 525 | 39 | 16 | 56 |
| 400 | 670 | 585 | 42 | 16 | 60 |
