法兰盖
法兰盖 HG/T 20592 PN2.5 BL
2021-01-06

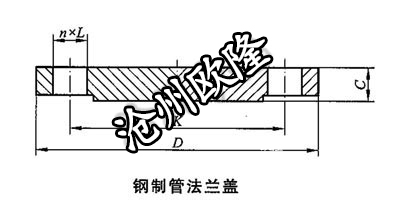

| 公称尺寸 | 连接尺寸 | 法兰厚度 | |||
| 法兰外径 | 螺栓孔中心圆直径 | 螺栓孔直径 | 螺栓孔数量 | ||
| DN | D | K | L | n | C |
| 10 | 75 | 50 | 11 | 4 | 12 |
| 15 | 80 | 55 | 11 | 4 | 12 |
| 20 | 90 | 65 | 11 | 4 | 14 |
| 25 | 100 | 75 | 11 | 4 | 14 |
| 32 | 120 | 90 | 14 | 4 | 16 |
| 40 | 130 | 100 | 14 | 4 | 16 |
| 50 | 140 | 110 | 14 | 4 | 16 |
| 65 | 160 | 130 | 14 | 4 | 16 |
| 80 | 190 | 150 | 18 | 4 | 18 |
| 100 | 210 | 170 | 18 | 4 | 18 |
| 125 | 240 | 200 | 18 | 8 | 20 |
| 150 | 265 | 225 | 18 | 8 | 20 |
| 200 | 320 | 280 | 18 | 8 | 22 |
| 250 | 375 | 335 | 18 | 12 | 24 |
| 300 | 440 | 395 | 22 | 12 | 24 |
| 350 | 490 | 445 | 22 | 12 | 26 |
| 400 | 540 | 495 | 22 | 16 | 28 |
| 450 | 595 | 550 | 22 | 16 | 30 |
| 500 | 645 | 600 | 22 | 20 | 30 |
| 600 | 755 | 705 | 26 | 20 | 32 |
| 700 | 860 | 810 | 26 | 24 | 36 |
| 800 | 975 | 920 | 30 | 24 | 38 |
| 900 | 1075 | 1020 | 30 | 24 | 40 |
| 1000 | 1175 | 1120 | 30 | 28 | 42 |
| 1200 | 1375 | 1320 | 30 | 32 | 44 |
| 1400 | 1575 | 1520 | 30 | 36 | 48 |
| 1600 | 1790 | 1730 | 30 | 40 | 51 |
| 1800 | 1990 | 1930 | 30 | 44 | 54 |
| 2000 | 2190 | 2130 | 30 | 48 | 58 |
更多相关法兰盖尺寸表
| 制造标准 | 压力等级 | 制造标准 | 压力等级 | 制造标准 | 压力等级 |
| HG/T 20592 | PN2.5 | GB/T 9123 | PN2.5 | ASME B16.5 | Class150 |
| PN6 | PN6 | Class300 | |||
| PN10 | PN10 | Class600 | |||
| PN16 | PN16 | Class900 | |||
| PN25 | PN25 | Class1500 | |||
| PN40 | PN40 | Class2500 | |||
| PN63 | PN63 |
ASME B16.47 A系列 MSS SP-44 |
Class150 | ||
| PN100 | PN100 | Class300 | |||
| PN160 | PN160 | Class900 | |||
| HG/T 20615 | Class150 | Class150 |
ASME B16.47 B系列 API 605 |
Class75 | |
| Class300 | Class300 | Class150 | |||
| Class600 | Class600 | Class300 | |||
| Class900 | Class900 | Class600 | |||
| Class1500 | Class1500 | Class900 | |||
| Class2500 | Class2500 | DIN 2527 | PN10 | ||
| 更多相关标准未列明尺寸请咨询客服 | PN16 | ||||
