法兰盖

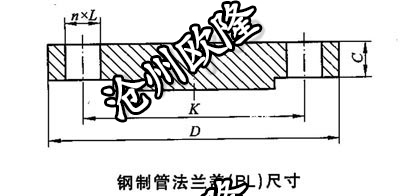

法兰盖 HG/T 20615 Class1500 BL
2021-01-06
| 公称尺寸 | 连接尺寸 | 法兰厚度 | ||||
| 法兰外径 | 螺栓孔中心圆直径 | 螺栓孔直径 | 螺栓孔数量 | |||
| DN | NPS | D | K | L | n | C |
| 15 | 1/2 | 120 | 82.6 | 22 | 4 | 22.3 |
| 20 | 3/4 | 130 | 88.9 | 22 | 4 | 25.4 |
| 25 | 1 | 150 | 101.6 | 26 | 4 | 28.6 |
| 32 | 1 1/4 | 160 | 111.1 | 26 | 4 | 28.6 |
| 40 | 1 1/2 | 180 | 123.8 | 30 | 4 | 31.8 |
| 50 | 2 | 215 | 165.1 | 26 | 8 | 38.1 |
| 65 | 2 1/2 | 245 | 190.5 | 30 | 8 | 41.3 |
| 80 | 3 | 265 | 203.2 | 33 | 8 | 47.7 |
| 100 | 4 | 310 | 241.3 | 36 | 8 | 54 |
| 125 | 5 | 375 | 292.1 | 42 | 8 | 73.1 |
| 150 | 6 | 395 | 317.5 | 39 | 12 | 82.6 |
| 200 | 8 | 485 | 393.7 | 45 | 12 | 92.1 |
| 250 | 10 | 585 | 482.6 | 51 | 12 | 108 |
| 300 | 12 | 675 | 571.5 | 55 | 16 | 123.9 |
| 350 | 14 | 750 | 635 | 60 | 16 | 133.4 |
| 400 | 16 | 825 | 704.8 | 68 | 16 | 146.1 |
| 450 | 18 | 915 | 774.7 | 74 | 16 | 162 |
| 500 | 20 | 985 | 831.8 | 80 | 16 | 177.8 |
| 600 | 24 | 1170 | 990.6 | 94 | 16 | 203.2 |
